产品特点 FEATURES

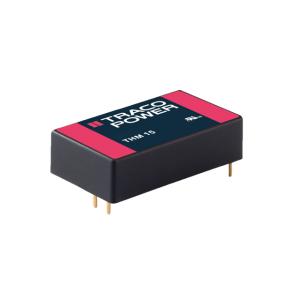

1THM 15-2421是一款由TRACO POWER生产的医用型隔离模块，具有以下特点：
2- 高效性能：最高效率可达86%，确保在各种应用中实现能源的有效利用。
3- 宽输入电压范围：支持18V至36V的输入电压，适应性强，适用于多种电源环境。
4- 双输出设计：提供+5V和-5V双输出，最大电流均为1.5A，满足不同电路的需求。
5- 强化隔离：具备5kV的高隔离电压，确保电气安全，符合IEC/EN/ES 60601-1标准。
6- 低漏电流：漏电流小于2.5µA，减少不必要的能量损耗，提高系统稳定性。
7- 宽工作温度范围：可在-40°C至+85°C（有降额）的环境下稳定工作，适应极端温度条件。
8- 多重保护功能：集成OCP（过流保护）、OTP（过温保护）、OVP（过压保护）和SCP（短路保护），保障设备安全。
9- 紧凑设计：尺寸为40.6mm x 25.4mm x 10.2mm，适合空间受限的应用场景。
10- 高可靠性：采用高质量组件，MTBF高达2,080,000小时，确保长期稳定运行。
11- 认证齐全：符合多项国际标准，如IEC 60601-1、UL 62368-1等，确保产品安全可靠。
使用场景 APPLICATIONS
1THM 15-2421广泛应用于医疗设备和其他高要求领域，具体使用场景包括：
2- 医疗设备：适用于监护仪、呼吸机、超声设备等，提供稳定可靠的电源转换。
3- 运输系统：在轨道交通、航空航天等领域，为控制系统和测量设备供电，确保系统稳定运行。
4- 工业控制：用于工业自动化设备、机器人控制等，提供精确的电压输出，支持复杂工业应用。
5- 测量仪器：在精密测量设备中，为传感器和数据采集系统供电，保证测量精度。
6- IGBT驱动器：为IGBT模块提供稳定的驱动电源，确保电力电子系统的高效运行。
7该模块在不同工作条件下表现卓越，特别是在高温、低温和高海拔环境下，仍能保持稳定性能，是各类高要求应用的理想选择。
注意事项 PRECAUTIONS
1在使用THM 15-2421时，需注意以下事项以确保安全和最佳性能：
2- 安装要求：采用通孔安装方式，确保模块牢固固定，避免振动影响。
3- 环境条件：工作温度范围为-40°C至+85°C（有降额），存储温度为-55°C至+125°C，避免在超出此范围的环境中使用。
4- 电气连接：正确连接输入和输出端子，避免反接或短路，推荐使用适当的输入保险丝（如24V输入模型使用1'600 mA慢熔保险丝）。
5- 热管理：模块通过自然对流散热，确保周围空气流通，避免过热。在高温环境下（超过65°C），需进行功率降额。
6- 保护功能：模块具有过流、过温、过压和短路保护，但在极端情况下仍需外部保护措施。
7- EMC合规：模块符合多项EMC标准，但在敏感环境中可能需要额外的滤波措施。
8- 维护保养：定期检查模块及其连接，确保无松动或损坏，遵循制造商的清洗指南进行清洁。
9- 特殊功能：可选配远程开关功能，需正确配置相关引脚，避免误操作。
10以上注意事项有助于延长模块使用寿命，确保系统稳定运行。
