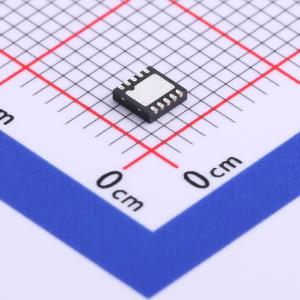

温馨提醒：图片仅供参考，商品以实物为准
SLM6305
宽电压2.5A同步降压锂电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：工作电压最高可达26.0V。 550kHz固定开关频率。 高达90%以上的输出效率。 最大2.5A的可调输出电流。 输入电流自动识别，适配器自适应。 无需防反灌电流二极管。应用：电子烟。 电动玩具
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM6305
- 商品编号
- C711584
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.6V~26V | |
| 最大充电电流 | 2.2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
SLM6305是一款支持宽电压输入的2.5A锂离子电池充电器。它采用550kHz固定频率的同步降压型转换器，利用内部功率晶体管对电池进行涓流、恒流和恒压充电，充电效率高达90%以上，自身发热量小。该芯片集成了28V高压器件，可有效防止浪涌电压或误接高电压适配器造成的损坏，安全性高。它包含完整的充电终止电路、自动再充电功能以及精度达±1%的4.2V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。SLM6305采用小型化的DFN3x3-10L封装，外围元器件需求极少，PCB占用面积小，适合嵌入各种手持式应用，作为大容量电池的高效充电器。芯片内部集成了两个耐压28V的漏极开路状态指示输出端。其功率管理电路在芯片结温超过145℃时会自动降低充电电流，以充分利用芯片能力并防止过热损坏。
商品特性
- 工作电压最高可达26.0V
- 550kHz固定开关频率
- 高达90%以上的输出效率
- 最大2.5A的可调输出电流
- 输入电流自动识别，适配器自适应
- 无需防反灌电流二极管
- 无需外置功率MOS管或续流二极管
- 精度达到±1%的4.2V充电电压
- 可耐28V高压的充电状态双指示输出
- 关机电流仅20μA
- 2.9V涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 输出短路保护功能
- 采用小型化的DFN3x3-10L封装
应用领域
- 电子烟
- 电动玩具
- 电动工具
- MP3、MP4播放器
- 便携式设备
