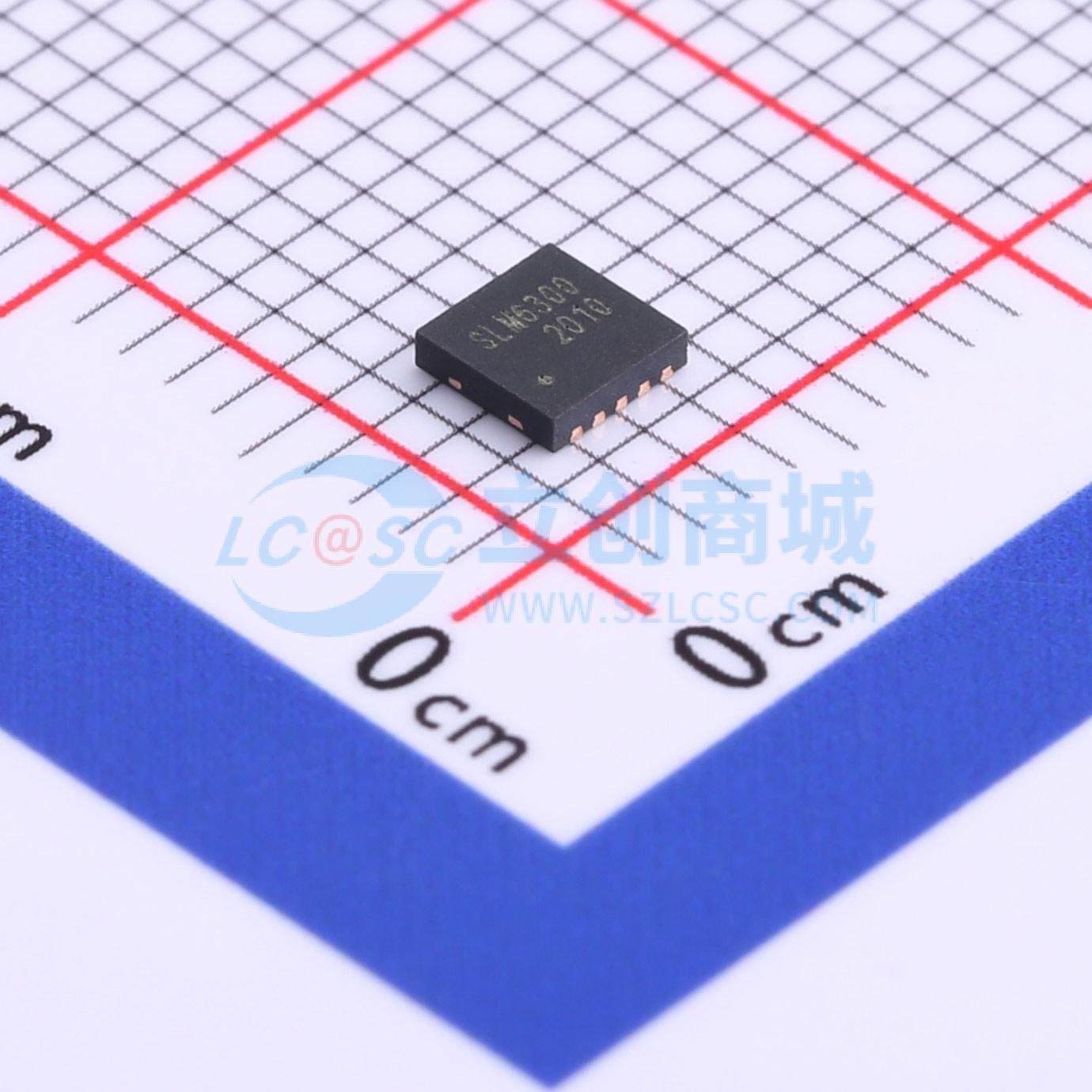

温馨提醒：图片仅供参考，商品以实物为准
SLM6300
高耐压2.5A单节锂电池充电管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最高耐压可达28V。6.3V输入过压保护。550kHz固定开关频率。高达90%以上的输出效率。最大2.5A的可调输出电流。输入电流自动识别，适配器自适应。应用：电子烟。电动玩具
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM6300
- 商品编号
- C711585
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
SLM6300 是一款面向 5V 适配器的 2.5A 锂离子电池充电器。它采用 550kHz 固定频率的同步降压型转换器，充电效率高达 90% 以上，自身发热量极小。该器件集成了 28V 高压器件，可有效防止浪涌电压或误接高电压适配器导致的芯片损坏，安全性极高。SLM6300 包含完整的充电终止电路、自动再充电功能以及精度达 ±1% 的 4.2V 预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。它采用小型化的 DFN3x3-10L 封装，仅需极少的外围元器件和 PCB 面积，可嵌入各种手持式应用中，作为大容量电池的高效充电器。
商品特性
- 最高耐压可达 28V
- 6.3V 输入过压保护
- 550kHz 固定开关频率
- 高达 90% 以上的输出效率
- 最大 2.5A 的可调输出电流
- 输入电流自动识别，适配器自适应
- 无需防反灌电流二极管
- 无需外置功率 MOSFET 或续流二极管
- 精度达到 ±1% 的 4.2V 充电电压
- 可耐 28V 高压的充电状态双指示输出
- 关机电流仅 20μA
- 2.9V 涓流充电
- 软启动限制了浪涌电流
- 电池温度监测功能
- 输出短路保护功能
- 极小化的 DFN3x3-10L 封装
应用领域
- 电子烟
- 电动玩具
- 电动工具
- 便携式音频/视频播放器
- 便携式设备
