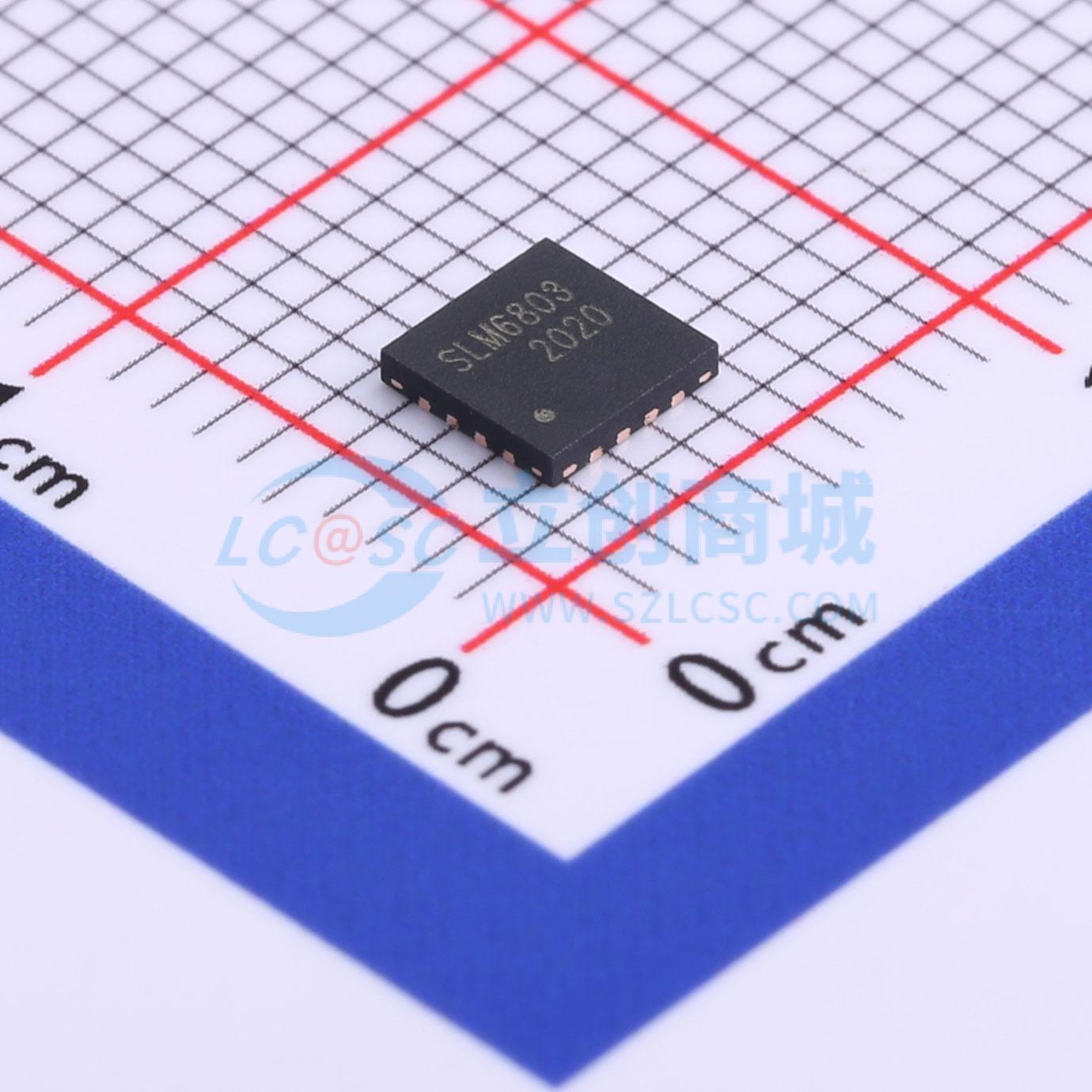

SLM6803

5V升压充三节锂电池串充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于5V适配器的三电池锂离子电池同步升压电流电路，是一个完全集成的功率MOS器件和开关频率为650KHz的同步升压转换器，因此具有超过92%的充电效率和1.0A的最大充电电流。包含一个完整的充电终止电路、自动充电和预设充电电压为12.6V，精度为±1%。集成了输出短路保护、芯片和电池温度保护。适配适配器的供电能力，确保输入适配器不过载，适用于各种直流设备以及标准USB充电设备。集成了一个20V的功率MOSFET，能够承受高达20V的电压，并集成了欠压和过压保护，可靠性高，无需额外的浪涌或过压保护。采用小型QFN4x4-16L封装，节省PCB面积。
品牌名称: 无锡松朗微
商品型号: SLM6803
商品编号: C711587
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.079克(g)

商品参数

商品概述

SLM6803是一款面向5V适配器的三节锂电池同步升压充电电路。它是采用全集成的功率型MOS器件和650kHz开关频率的同步升压型转换器，因此具有高达92%以上的充电效率，最大可支持1.0A的充电电流。 SLM6803包括完整的充电终止电路、自动再充电和一个精确度达±1%的12.6V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。 SLM6803可以自适应适配器的电流供应能力，确保输入适配器不会出现过载现象，所以适用于各种直流设备以及标准的USB充电设备。 SLM6803集成了20V的功率型MOSFET，可以抗高达20V的电压，并且集成了欠压和过压保护功能，具有很高的可靠性，无需额外加抗浪涌或过压保护器件。 SLM6803采用小型化的QFN4x4 - 16L封装，节省PCB面积。

商品特性

高达20V的输入电压保护
全集成功率型MOSFET
高达92%以上的输出效率
最大1.0A的可调输出电流
输入电流自动识别，适配器自适应
芯片高温自动限流和过温关断保护
无需防反灌电流二极管
无需外置功率MOS管或续流二极管
精度达到±1%的12.6V充电电压
充电状态双灯指示、无电池或故障状态显示
三节8.4V涓流充电电压阈值
集成欠压及过压保护功能
电池温度监测功能
输出短路保护功能
采用小型化的QFN4x4 - 16L封装

应用领域

移动电话平板电脑
蓝牙音箱
智能锁
移动电源
电动工具
各种便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	输出电压	12.6V
	输出电流	1A
	开关频率	750kHz

	属性	参数值
	工作温度	-40℃~+85℃
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	固定
