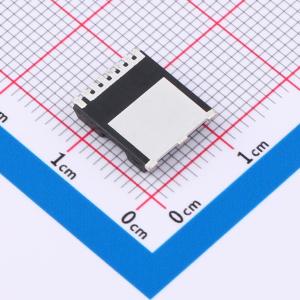

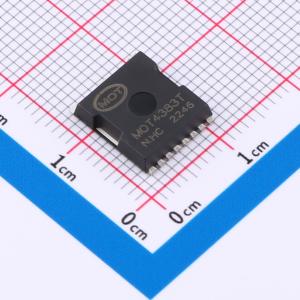

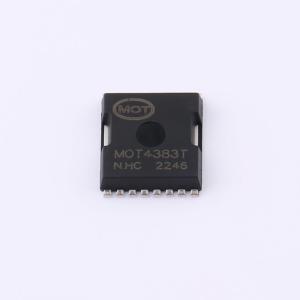

温馨提醒：图片仅供参考，商品以实物为准
MOT4383T
1个N沟道 耐压:40V 电流:300A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压VDSS40V,导通电阻Rds0.83毫欧，电荷量Qg148nC，电流ID300A
- 品牌名称
- MOT(仁懋)
- 商品型号
- MOT4383T
- 商品编号
- C6533560
- 商品封装
- TOLL-8
- 包装方式
- 编带
- 商品毛重
- 0.9345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 300A | |
| 导通电阻(RDS(on)) | 0.83mΩ@10V,50A | |
| 耗散功率(Pd) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 148nC@10V | |
| 输入电容(Ciss) | 7.77nF@20V | |
| 反向传输电容(Crss) | 1.5nF@20V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- Q1、Q2碳化硅（SiC）功率MOSFET
- 低导通电阻（RDS(on)）
- 高温性能良好
- Q3、Q4沟槽 + 场截止型IGBT3
- 低压降
- 低拖尾电流
- 开关频率高达20 kHz
- 碳化硅（SiC）肖特基二极管（CR1至CR4）
- 零反向恢复
- 零正向恢复
- 开关特性不受温度影响
- 正向电压（VF）具有正温度系数
- 开尔文发射极，便于驱动
- 极低的杂散电感
- 采用氮化铝（AlN）基板，提升热性能
- 内置热敏电阻，用于温度监测
- 温度特性稳定
- 坚固耐用
- 可焊引脚，便于PCB安装
- 可直接安装到散热片上（隔离封装）
- 结到外壳的热阻低
- 薄型设计
- 符合RoHS标准
应用领域
- 太阳能转换器
- 不间断电源
