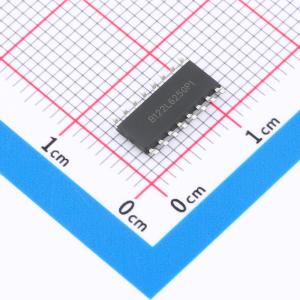

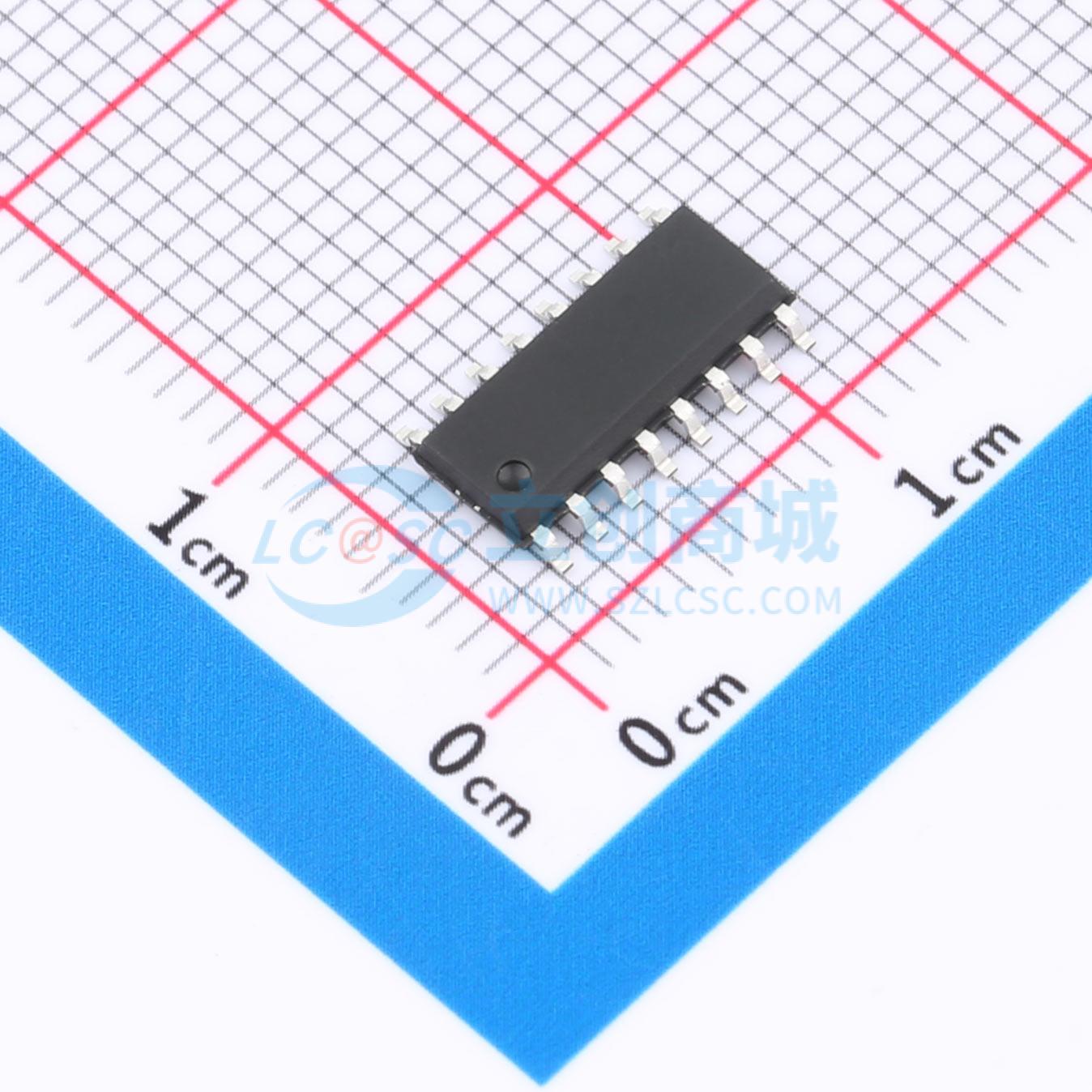

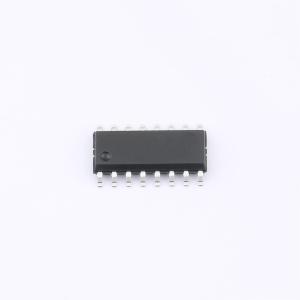

HC18P122L-SOP16-T

20引脚8位AD型OTP单片机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HC18P12xL是一颗采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部有 2Kx16 位一次性编程ROM(OTP-ROM)，256x8 位的数据寄存器（RAM），3组双向I/O口，三个Timer定时器/计数器，两个CCP模块。一个10通道的12位模数转换器，多个系统时钟，四种系统工作模式以及多个中断源。这款单片机可以广泛应用于液晶梳子、电动车码表、移动电源等产品。
品牌名称: holychip(芯圣电子)
商品型号: HC18P122L-SOP16-T
商品编号: C710311
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.27克(g)

商品参数

商品概述

HC18P12xL是一颗采用高速低功耗CMOS工艺设计开发的8位高性能精简指令单片机，内部有 2K×16 位一次性编程ROM(OTP-ROM)，256×8 位的数据寄存器（RAM），3组双向I/O口，三个Timer定时器/计数器，两个CCP模块。一个10通道的12位模数转换器，多个系统时钟，四种系统工作模式以及多个中断源。这款单片机可以广泛应用于液晶梳子、电动车码表、移动电源等产品。

商品特性

CPU特性：
- 36条高性能精简指令
- 2K×16位的OTP程序存储器
- 256×8位的数据存储器
- 8级堆栈缓存器
- 2T/4T时钟模式
- 立即、直接和两组间接寻址模式
- 16位RDT查表
I/O口：
- 3组双向I/O口：PORTA，PORTB，PORTF
- 最多18个双向I/O口
- 所有端口支持软件1/2bias COM口功能
三个Timer定时器/计时器：
- Timer0：带有8位预分频器的8位定时器/计数器
- Timer1：带有预分频器的16位定时器/计数器
- Timer2：带有8位周期寄存器的8位定时器
两个CCP模块：
- 16位捕捉、16位比较、最高10位PWM
- 1组可编程带死区控制的固定相位PWM 1*12bit
- 最多10个模拟输入通道（15个外部ADC输入，1个内部1/4VDD检测）
- 内部参考电压(VDD、4V、3V、2V)；外部参考电压
双系统时钟：
- 高频系统时钟：
  - 高频晶体振荡器：最高20MHz
  - 内部RC振荡器：高达32Mhz
- 低频系统时钟：
  - 低频晶体振荡器：32.768KHz
  - 低频RC振荡器：32K（5V典型值）
系统工作模式：
- 高频模式
- 低频模式
- 休眠模式
- 绿色模式
中断源：
- 定时器中断：Timer0、Timer1和Timer2
- INT0外部中断
- 所有IO电平变化中断
- CCP1/CCP2中断
- ADC中断
- PWM中断
复位：
- 上电复位（POR）
- 外部复位（MCLRB Reset）
- 欠压复位（BOR）
模数转换器：12位转换分辨率

应用领域

液晶梳子
电动车码表
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
	CPU最大主频	8MHz
	程序存储容量	2KB

	属性	参数值
	程序存储器类型	OTP
	I/O数量	14
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
