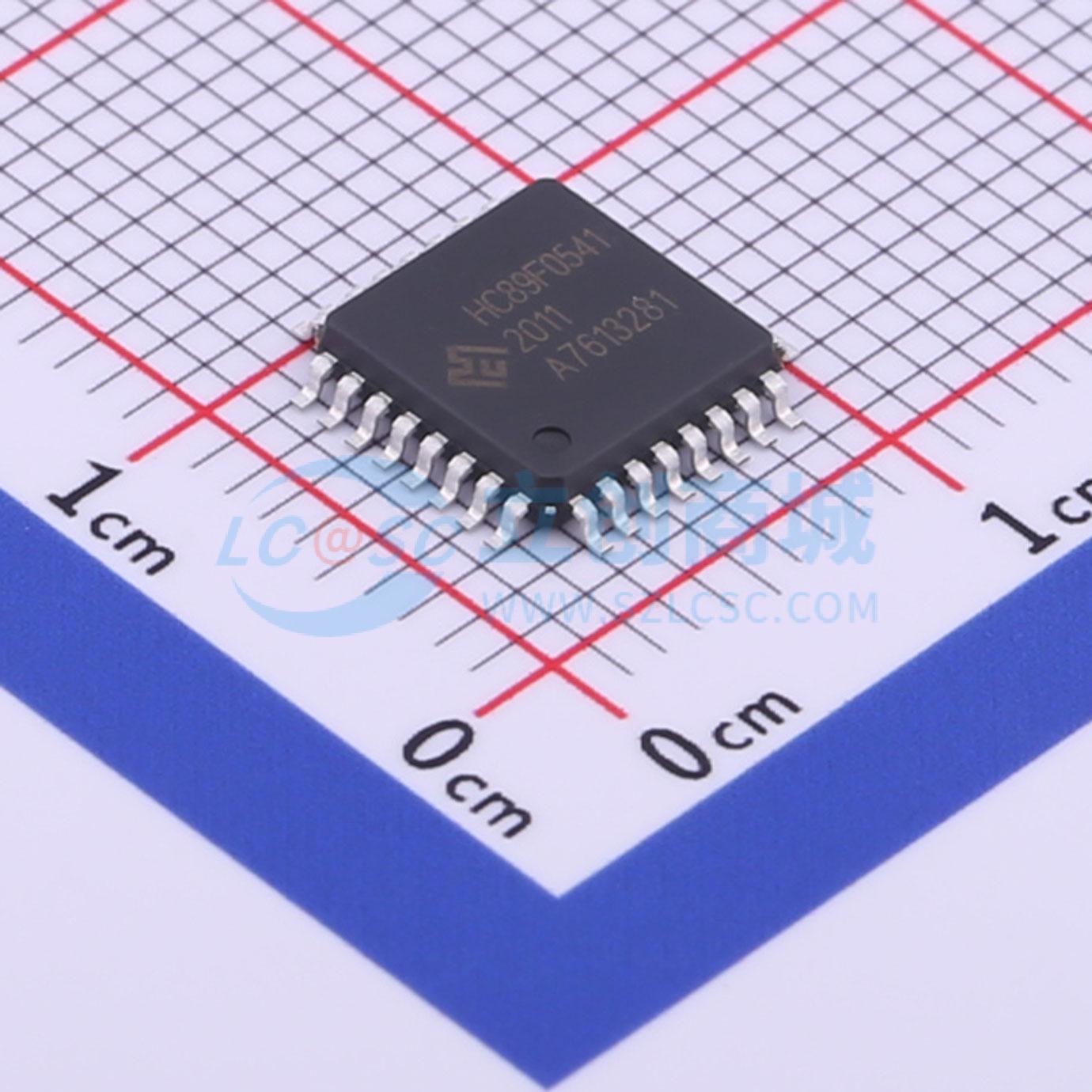

温馨提醒：图片仅供参考，商品以实物为准

HC89F0541-LQFP32-Y-M

32/28/24/20引脚8位ADC型FLASH单片机，外设功能引脚全映射

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HC89F0541/0531 是采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有32KBytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM，最多30 个双向I/O 口，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 个8 位PWM，2 个UART，1 个SPI，一个IIC，最多26 个外部中断，16 + 2路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和18 个中断源。
品牌名称: holychip(芯圣电子)
商品型号: HC89F0541-LQFP32-Y-M
商品编号: C710314
商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 1.68克(g)

商品参数

商品概述

HC89F0541/0531 是采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部有32KBytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM，最多30 个双向I/O 口，5 个16 位定时器/计数器，3 组12 位带死区控制互补PWM，1 个8 位PWM，2 个UART，1 个SPI，一个IIC，最多26 个外部中断，16 + 2路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和18 个中断源。

商品特性

CPU：增强型1T 8051内核
ROM：32K Bytes FLASH；IAP和ICP操作；支持双线/JTAG仿真和烧录；灵活的代码保护模式
RAM：256 Bytes IRAM；1K Bytes XRAM
时钟：内部高精度32MHz RC；内部44KHz RC；外部高频晶振4MHz－20MHz；外部低频晶振32.768KHz；多种时钟输出
多种复位方式：上电复位（POR）；多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V；看门狗（WDT）复位；软件复位；堆栈溢出复位；外部管脚低电平复位；外部管脚电压（1.2V）检测复位
I/O：最多30个双向I/O口；开漏、上下拉、SMT、输入输出、驱动能力可配置；外设功能引脚全映射模块PTM；所有端口4种驱动能力可配置；所有端口可配置为1/2bias、1/3bias软件LCD驱动
中断：18个中断源；4级中断优先级；最多26个外部中断
定时器/计数器：T0/T1兼容标准8051，16位自动重载；T3可以工作在掉电模式；T4可以使用外部信号触发定时；T5带捕获功能
PWM：最多3组12位带死区控制互补PWM可配置为6路独立输出可当定时器使用具有故障检测功能；1路8位单输出PWM
通讯模块：2个UART；1个SPI；1个IIC
ADC检测电路：支持最多16 + 2 ch 12位ADC检测；ADC参考电压可选内部VREF(2V/3V/4V)、外部VREF、VDD；支持5种转换模式：单次模式、连续模式、带缓存的连续模式、单次扫描模式、连续扫描模式
低电压检测模块：VDD多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V
循环冗余校验（CRC）
省电模式：空闲模式；掉电模式
工作条件：宽电压2.0V - 5.5V；温度范围 - 40℃ - +85℃
封装类型：LQFP32/QFN32/ SOP28/SSOP28/SSOP24/QFN24/SOP20/TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	16MHz
	程序存储容量	32KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	30
	ADC(位数)	12bit
	工作电压	2V~5.5V
