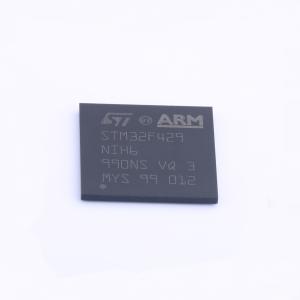

STM32F429NIH6实物图

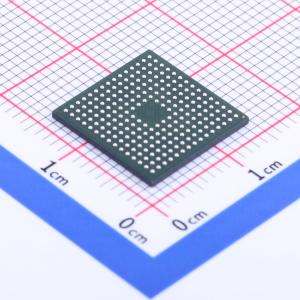

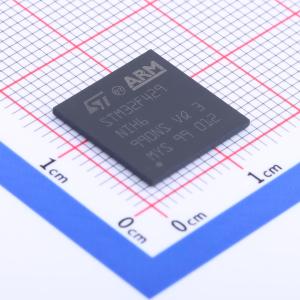

STM32F429NIH6商品缩略图
STM32F429NIH6商品缩略图
STM32F429NIH6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F429NIH6

环保标识
  • 带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU,具有2 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、带SDRAM的FMC和TFT

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU,具有2 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、带SDRAM的FMC和TFT

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F429NIH6
  • 商品编号

    C710318
  • 商品封装

    TFBGA-216
  • 包装方式

    托盘

  • 商品毛重

    1.7克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频180MHz
程序存储容量2MB
程序存储器类型FLASH
属性参数值
GPIO端口数量168
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

Arm Cortex-M4 处理器概述

核心特性:

  • CPU:带浮点单元(FPU)的 32 位 Arm Cortex-M4 CPU
  • 性能:最高 180 MHz 频率,225 DMIPS/1.25 DMIPS/MHz(Dhrystone 2.1)性能
  • DSP 指令:支持数字信号处理指令以增强计算能力

存储功能:

  • 闪存:最高 2 MB,分为两个存储库,支持读写操作
  • SRAM:最高 256+4 KB,包括 64 KB 的核心耦合内存(CCM),优化数据访问
  • 外部存储控制器:支持多种类型的存储器,如 SRAM、PSRAM、SDRAM、LPSDR、Compact Flash、NOR 和 NAND,带有 32 位数据总线

显示和图形:

  • LCD 接口:8080/6800 模式,支持多样的显示连接
  • LCD-TFT 控制器:完全可编程,支持高分辨率(最高 4096 像素宽,2048 行高,83 MHz 像素时钟)
  • Chrom-ART 加速器:通过直接内存访问(DMA)进行 2D 图形处理,增强图形内容创建

电源管理和接口:

  • 电源管理:具有睡眠、停止和待机模式,实时时钟(RTC)带有 VBAT 电源
  • 通信接口:最多 168 个 I/O 端口,164 个高达 90 MHz 的快速 I/O,166 个 5 V 耐压 I/O,以及多达 21 个通信接口,包括 I2C、USARTs、SPIs、CAN 和 SDIO
  • 高级连接性:包含 USB 2.0 全速、高速和 OTG 接口,10/100 以太网 MAC 支持 IEEE 1588v2,以及并行相机接口

安全性和校准:

  • 时钟、复位和电源管理:集成 POR、PDR、PVD 和 BOR 功能,并提供 32 kHz 和 16 MHz 振荡器的校准选项

调试:

  • 调试模式:支持 SWD(串行线调试)和 JTAG 接口,配备 Cortex-M4 追踪宏单元,实现高效调试和剖析

此处理器专为需要高性能、广泛的内存管理、先进的连接性和强大的安全特性的应用而设计,适用于广泛的嵌入式系统和物联网设备。

产品规格
ST(意法半导体)_DS9405 ARM Cortex-M4 32b MCU+FPU,225DMIPS,高达2MB Flash/256+4KB RAM,USB OTG HS/FS,以太网, 17 个TIM, 3 个ADC, 20 个通信 接口、摄像头 & LCD-TFT 1.0(中文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN5020 用于STM32 MCU的数字照相机接口(DCMI) 1.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4488 STM32F4xxxx MCU 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4073 使用STM32F2xx 和STM32F4xx 微控制器时如何提高ADC 测量精度 5.3(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4861 STM32 MCU上的LCD-TFT显示控制器(LTDC) 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_从STM32F407xx/417xx迁移到STM32F427xx/429xx/437xx/439xx的AN4547迁移指南1.2(英文) 查看详情 ST(意法半导体)_AN4658从STM32F429/439系列迁移应用程序到STM32F446系列1.0(英文) 查看详情 ST(意法半导体)_AN4660 从 STM32F42xxx/STM32F43xxx 到 STM32F74xxx/STM32F75xxx的微控制器应用移植 3.0(中文) 查看详情 ST(意法半导体)_AN4675:从STM32F42xxx/STM32F43xxx微控制器应用迁移到STM32F469xx/STM32F479xx的3.0迁移(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4640 STM32F405/7xx, STM32F415/7xx, STM32F42xxx, STM32F43xxx, STM32F446xx和STM32F469/479xx的外围设备互连接口(英文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4995 使用肌電圖技術檢測肌肉活動(英文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0206 STM32F427/437和STM32F429/439系列限制18.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥64.39
10+¥56.07
30+¥51
100+¥46.75¥7480

优惠活动

库存总量

(单位:)
  • 广东仓

    371

  • 江苏仓

    0

  • SMT仓

    387

购买数量(160个/托盘,最小起订量 1 个 )

起订量:1 个160个/托盘
总价金额: 0.00
