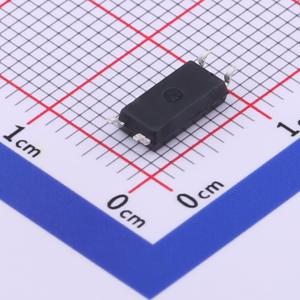

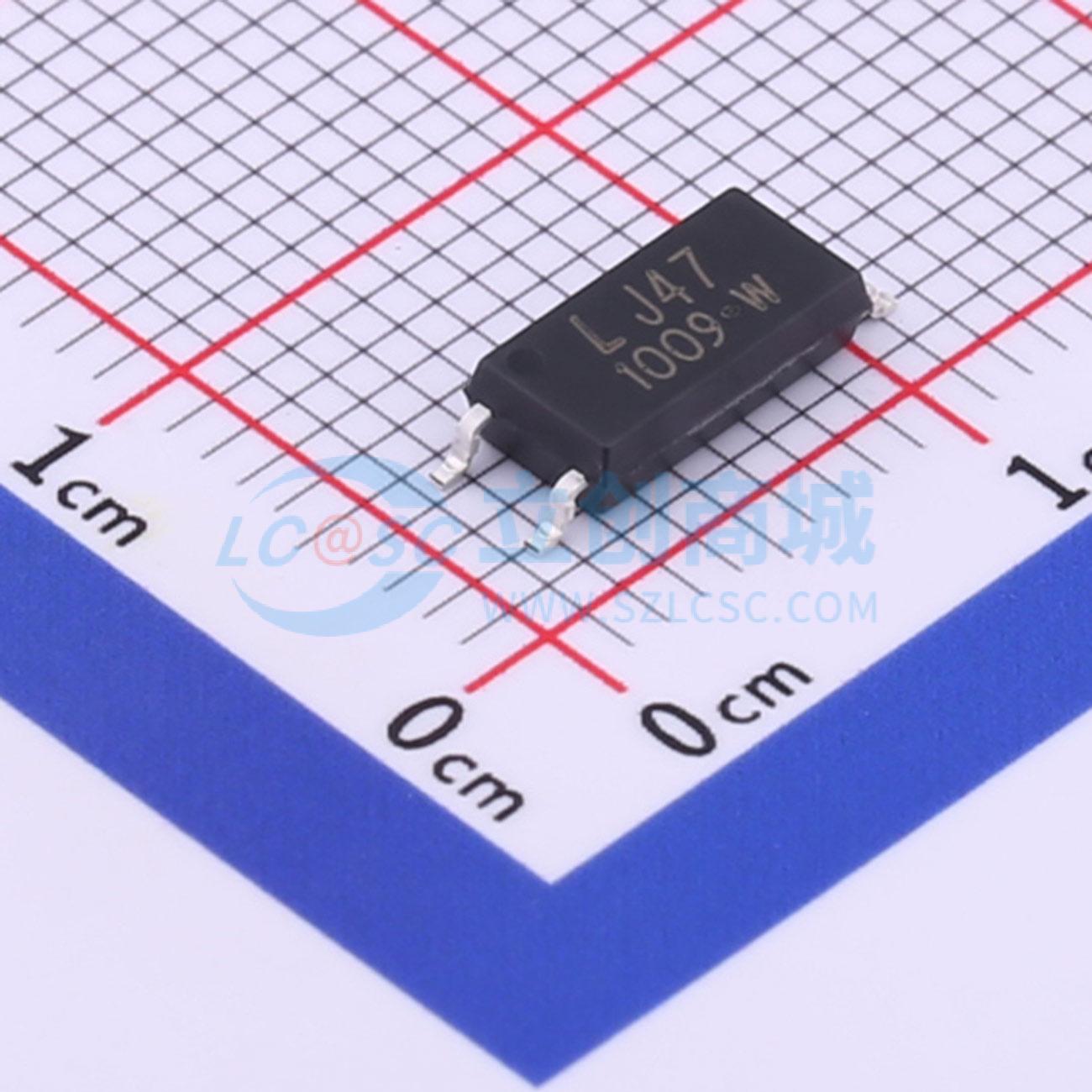

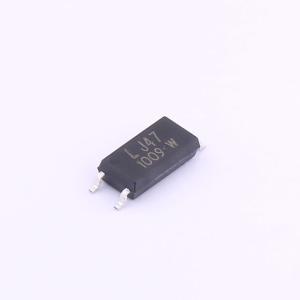

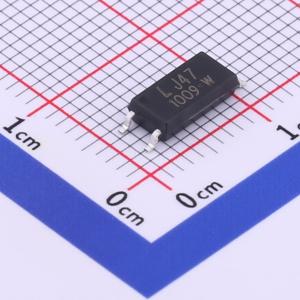

温馨提醒：图片仅供参考，商品以实物为准

LTV-1009-TP-G

DC输入隔离电压(rms):5000V

品牌名称: LITEON(光宝)
商品型号: LTV-1009-TP-G
商品编号: C710299
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.256克(g)

商品参数

商品概述

该光耦合器产品具有以下特点：电流传输比（CTR：在IF = 5mA、VCE = 5V、Ta = 25°C时，最小值为50%）；高输入 - 输出隔离电压（Viso = 5000Vrms）；高集电极 - 发射极电压（VCEO = 70V）；温度范围 -55°C至110°C；爬电距离 >8mm；采用双传输模塑技术；长迷你扁平封装（LTV - 10XX - G系列）；无卤；无铅；MSL 1级；ESD通过HBM 8000V/MM2000V/CDM2000V；获得多项安全认证，包括UL 1577、Cul CA5A、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CQC GB 4943.1 - 2022（满足海拔高达5000m）、北欧安全认证（FIMKO/NEMKO/SEMKO/DEMKO），且符合RoHS标准，器件使用的所有材料均遵循欧盟RoHS指令（No.2011/65/EU和2015/863）。

商品特性

电流传输比（CTR：在IF = 5mA、VCE = 5V、Ta = 25°C时，最小值为50%）
高输入 - 输出隔离电压（Viso = 5000Vrms）
高集电极 - 发射极电压（VCEO = 70V）
温度范围 -55°C至110°C
爬电距离 >8mm
采用双传输模塑技术
长迷你扁平封装：LTV - 10XX - G系列
无卤
无铅
MSL 1级
ESD通过HBM 8000V/MM2000V/CDM2000V
获得安全认证

应用领域

要求高密度安装的混合基板
可编程控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V

	属性	参数值
	负载电压	70V
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@1mA,10mA
	上升时间(tr)	3us@2mA,100Ω
	下降时间	4.7us@2mA,100Ω
	工作温度	-55℃~+100℃
	功能特性	-
