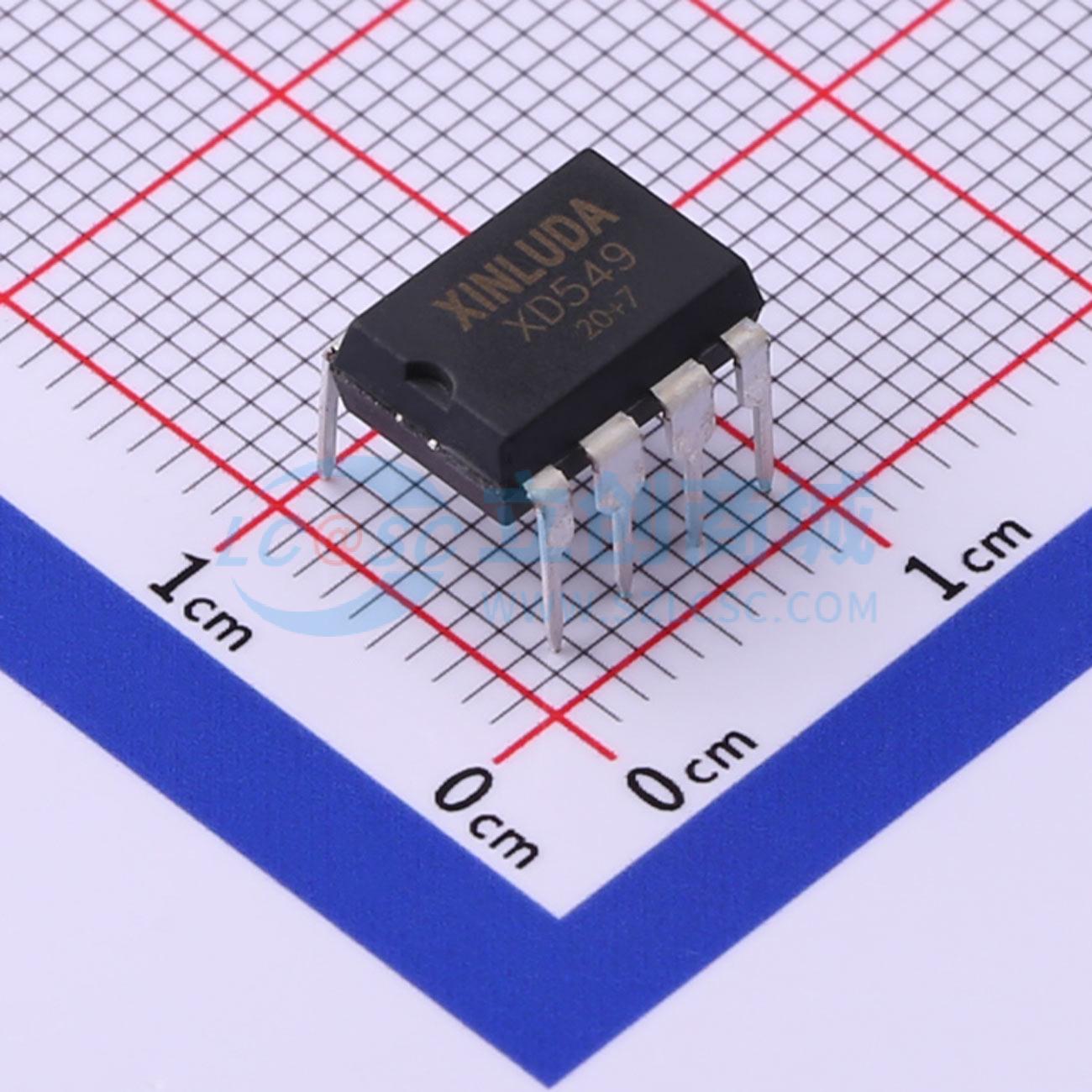

温馨提醒：图片仅供参考，商品以实物为准
XD549
8bit 模数转换串行控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XL549是一款8位串行A/D转换器芯片，采用CMOS技术，通过8位开关电容逐次逼近法实现A/D转换。它可以通过CLK、CS和DATAOUT与通用微处理器和控制器进行串行，构成多种廉价的测量和控制系统。带有4MHz片内系统时钟和硬件软件控制电路，转换时间可达17us，XL549采样率为40,000次/s。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD549
- 商品编号
- C707061
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 40kHz | |
| 通道数 | 1 | |
| 工作电压 | 3V~6.5V | |
| 接口类型 | 串口 | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 4MHz | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | - | |
| 可变增益 | - | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | - | |
| 全量程范围(FSR) | - |
