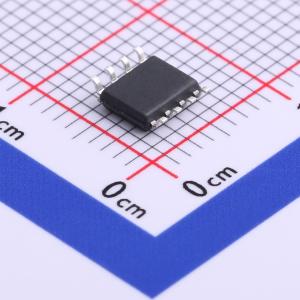

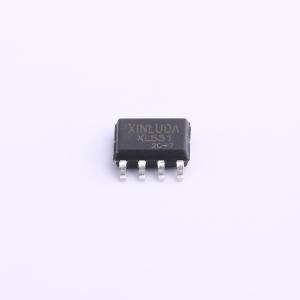

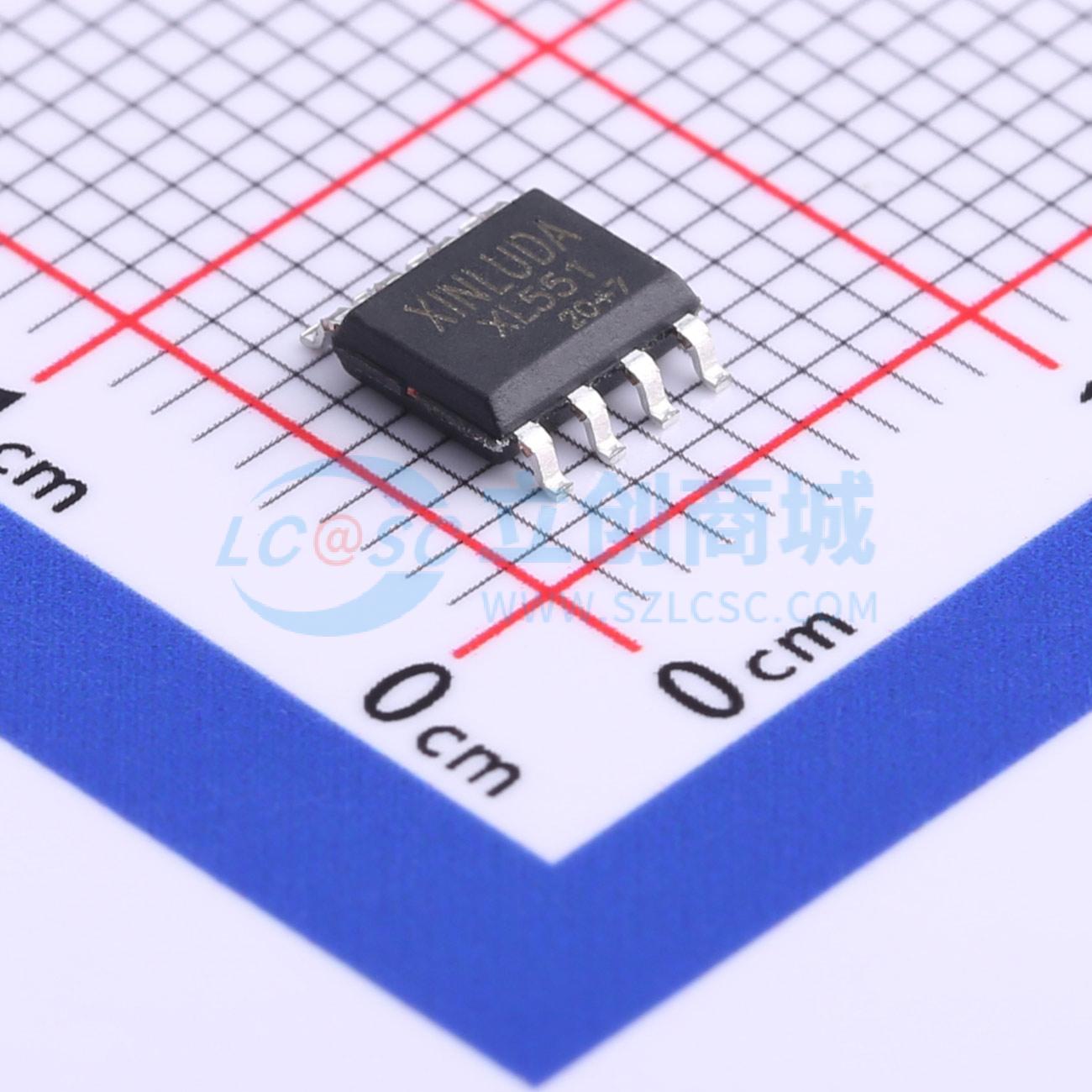

温馨提醒：图片仅供参考，商品以实物为准
XL551
计时器和支持产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 计时器/振荡器(单路) 频率：1.8MHz 工作电压：1V~15V 工作电流：360μA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL551
- 商品编号
- C707074
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 1 | |
| 工作电压 | 2V~15V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 65uA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
XD551和XL551是单片定时电路芯片。这些定时器与CMOS、TTL和MOS逻辑完全兼容，工作频率最高可达2MHz。由于其高输入阻抗，该器件使用更小的定时电容。因此，可以实现更精确的时间延迟和振荡。在整个电源电压范围内，功耗都很低。
XD551和XL551的触发电平约为电源电压的三分之一，阈值电平约为电源电压的三分之二。这些电平可以通过使用控制电压端子（CONT）来改变。当触发输入（TRIG）降至触发电平以下时，触发器置位，输出变为高电平。如果TRIG高于触发电平且阈值输入（THRES）高于阈值电平，触发器复位，输出为低电平。复位输入（RESET）可以覆盖所有其他输入，并可用于启动新的定时周期。如果RESET为低电平，触发器复位，输出为低电平。只要输出为低电平，在DISCH和GND之间就会提供一条低阻抗路径。所有未使用的输入都应连接到适当的逻辑电平，以防止误触发。
商品特性
- 极低功耗：在VDD = 5V时为170μA
- 能够在无稳态模式下工作
- 高输出电流能力：灌电流100mA（最大值），拉电流10mA（典型值）
- 输出与CMOS、TTL和MOS完全兼容
- 低电源电流可减少输出转换期间的尖峰
- 单电源2V至15V工作
- ESD保护超过1500V（根据MIL - STD - 883C，方法3015.2）
- 工作温度范围为0%至70%
- 封装选项：DIP8（XD551）和SOP8（XL551）
应用领域
- 无稳态多谐振荡器应用
