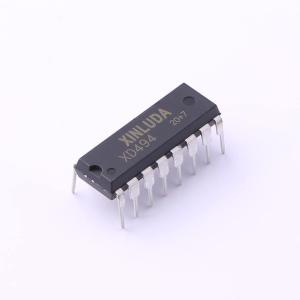

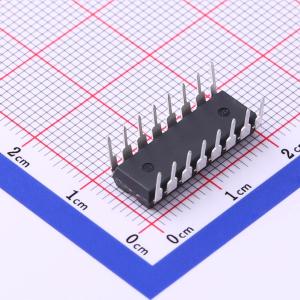

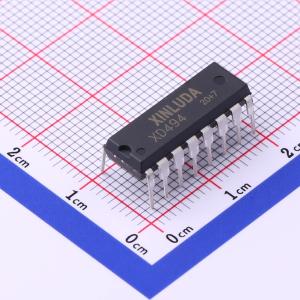

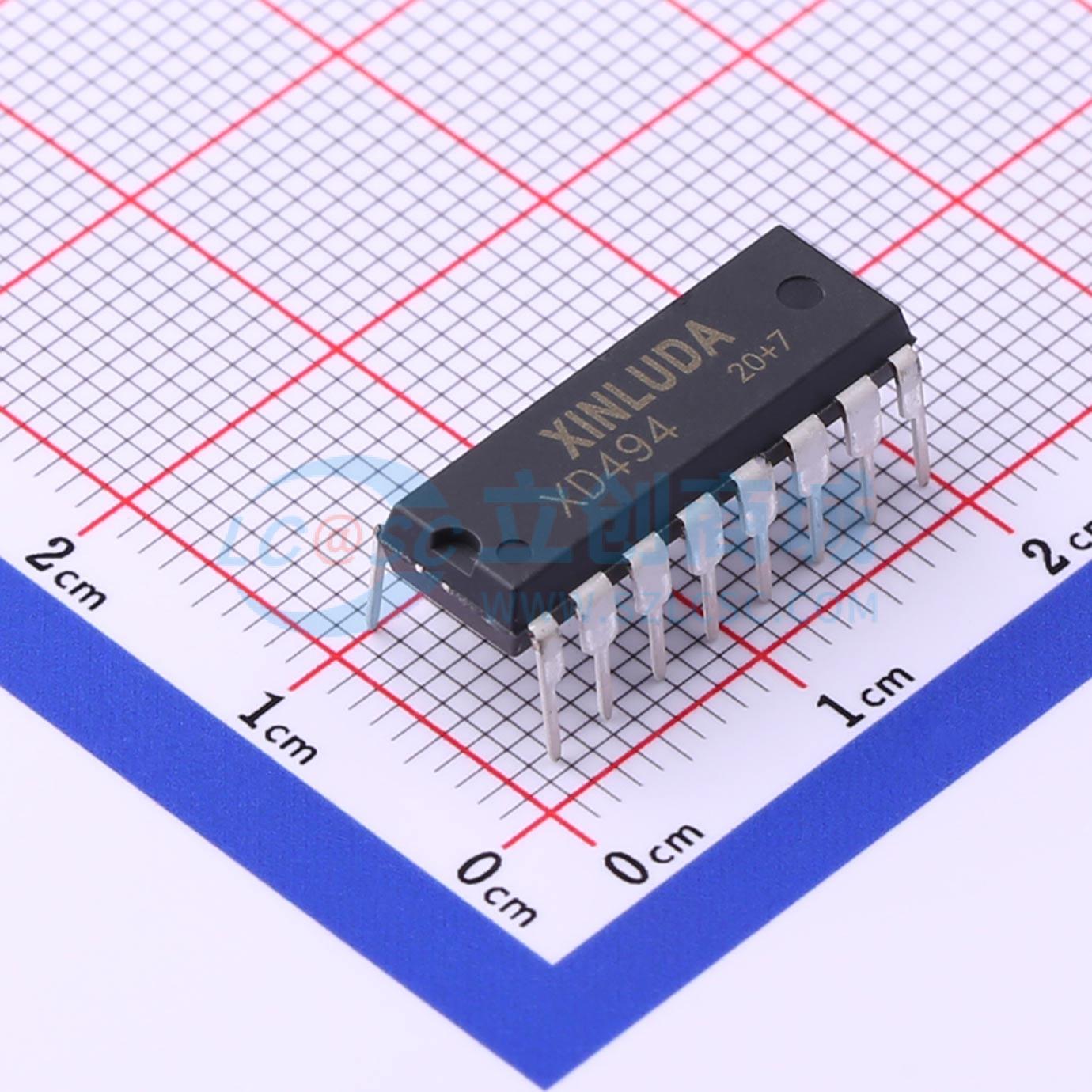

温馨提醒：图片仅供参考，商品以实物为准
XD494
7V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 脉冲宽度调制 (Pwm) 控制电路
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD494
- 商品编号
- C707066
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.672克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1kHz~200kHz | |
| 工作温度 | -25℃~+80℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
商品概述
XL494和XD494是开关脉宽控制电路，主要用于开关电源控制，采用DIP16和SOP16封装形式。
商品特性
- 完善的脉宽控制电路
- 包含一个有源或受控振荡器
- 包含双误差放大器
- 包含5V基准电源
- 死区时间控制可调
- 独立的输出晶体管（源极或漏极电流200mA）
- 输出控制模式为推挽式或单端式
- 封装选项：XL494（SOP16），XD494（DIP16）
