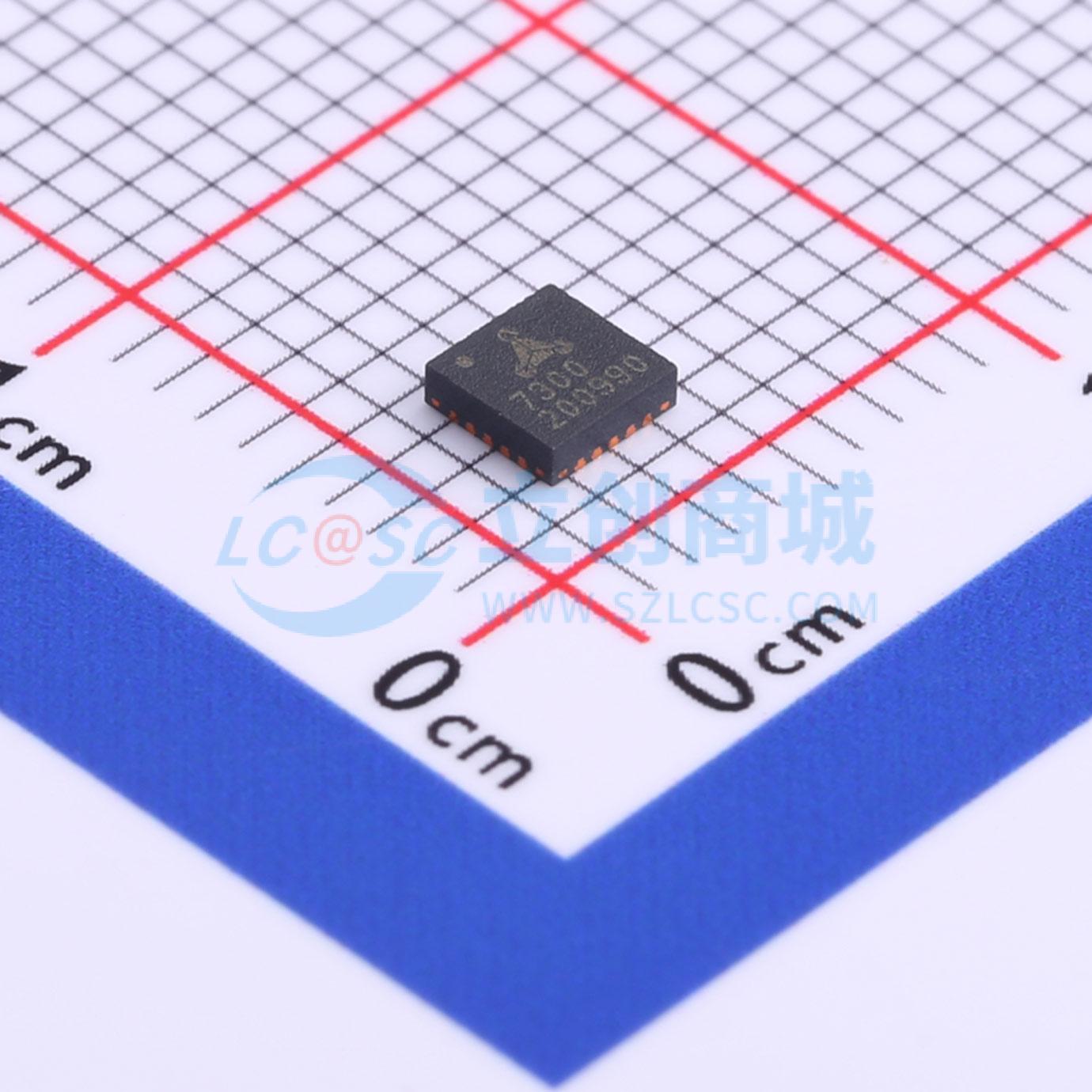

TMC7300-LA-T

2.4A 有刷直流电机驱动芯片 11V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC7300采用集成功率MOSFET和完整的集成直流电机控制逻辑，具备高功率密度，可用于控制速度、限制转矩，或进行转矩控制操作。它适用于广泛的应用场景，从电池系统到每个电机电流高达2A（2.4A）的嵌入式应用。全面的支持能够实现快速的设计周期，使极具竞争力的产品快速上市
品牌名称: TRINAMIC
商品型号: TMC7300-LA-T
商品编号: C705365
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

TMC7300采用集成功率MOSFET和完整的集成直流电机控制逻辑，具备高功率密度，可控制速度、限制扭矩或进行扭矩控制操作。它适用于广泛的应用场景，从电池系统到每个电机电流高达2A（2.4A）的嵌入式应用。全面的支持能够实现快速的设计周期和产品快速上市，打造极具竞争力的产品。 CPU通过其UART接口操作该驱动器。它可配置电机方向、速度以及电流限制，并通过UART接口访问诊断信息。TMC7300负责电压和电流调节以及过流保护。在单电机运行时，输出电流增加，功耗降低。 TMC7300可作为低压应用的外设驱动器。它能驱动电阻性负载（如LED）或电感性负载（如电机或螺线管）。在具备保护功能的同时，可提供高达2A的峰值输出电流。

商品特性

电压范围：2V（1.8V）…11V直流
电池供电：至少2节AA/镍氢电池，或1 - 2节锂离子电池
1/2个直流电机，电流高达2A/2.4A，具备速度和扭矩控制功能
用于螺线管、继电器、灯具、电机等的直接桥接控制
单总线UART，用于双电机扭矩和速度控制
待机电流典型值<50nA
低导通电阻：低端170mΩ，高端170mΩ（典型值）
单直流电机的并联选项
提供电机负载反馈
全面的保护和诊断功能
采用20引脚QFN 3*3小型封装

应用领域

物联网和手持设备
电池供电的电机
4通道继电器和LED驱动
打印机、销售点系统
玩具
办公和家庭自动化
闭路电视、安防系统
暖通空调
移动医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	-
	峰值电流	2.4A
	工作电压	1.8V~11V

	属性	参数值
	接口类型	UART
	导通电阻	170mΩ
	静态电流(Iq)	50nA
	工作温度	-40℃~+125℃
