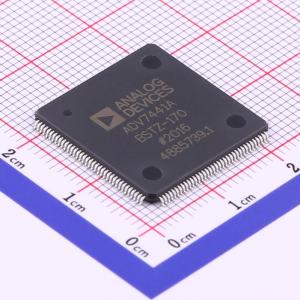

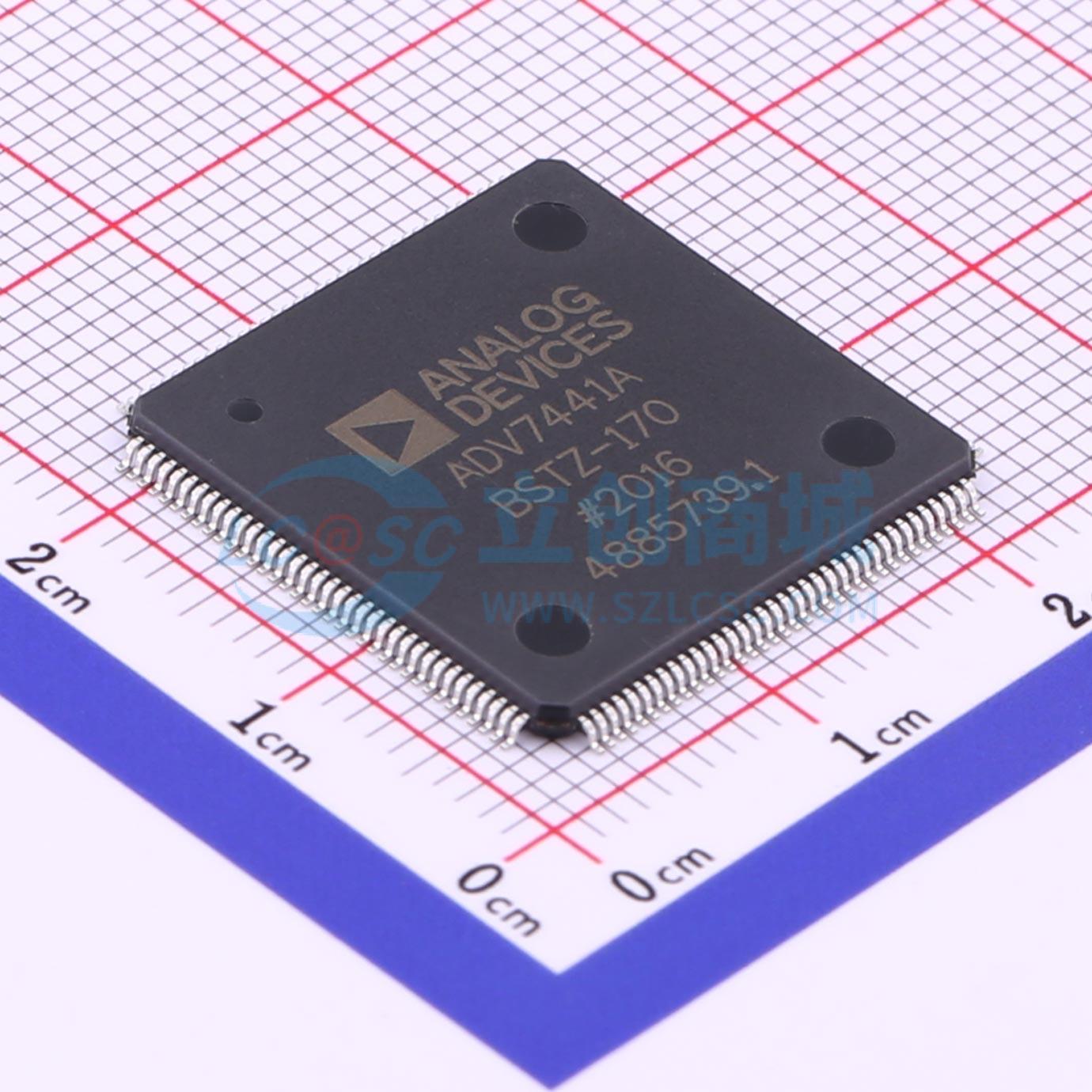

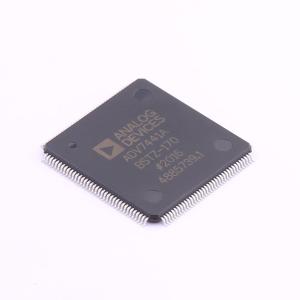

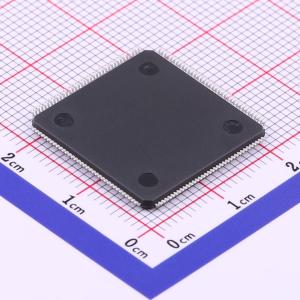

ADV7441ABSTZ-170

ADV7441A是一款高质量、多格式视频解码器及图形数字化仪，并集成有2:1多路复用HDMI接收器。 它主要包含两个处理部分。第一部分为标清处理器(SDP)，可处理所有类型的PAL、NTSC和SECAM信号。第二部分为分量处理器(CP)，可处理YPrPb和RGB分量格式，包括RGB图形。CP还处理来自HDMI接收器的视频信号。在模拟工作模式下，ADV7441A可以使HDMI源与选定HDMI端口之间的HDCP链路保持活动状态，从而可以在模拟模式与HDMI模式之间快速切换。 作为解码器，ADV7441A可以将PAL、NTSC、SECAM复合信号或S视频信号转换为数字ITU - R BT.656格式。它也可以将RGB或YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。该器件支持525i、625i、525p、625p、720p、1080i、1080p和1250i分量视频标准，以及许多其它高清和SMPTE标准。此外还能够同时处理CVBS和标清RGB信号，从而支持SCART和叠加功能。作为图形数字化仪，该器件可以对VGA至UXGA速率的RGB图形信号进行数字化处理，将其转换为数字RGB或YCrCb像素输出流。 ADV7441A内置双路输入HDMI兼容型接收器，支持最高达1080p的高清电视格式和最高达UXGA的显示分辨率。增加HDCP功能后，还能够接收加密视频。HDMI接收器具有自适应均衡特性，确保该接口能够在最长30米的电缆上鲁棒地工作。HDMI接收器还具有高级音频功能，其中包括静音控制器，可消除音频输出中的外来声频噪声。 ADV7441A有一个派生器件，适用于不需要HDCP处理和加密的专业应用。因此，不采用HDCP技术的用户也可以购买ADV7441A。 ADV7441A采用先进的CMOS工艺制造，提供144引脚、表贴塑封LQFP封装，节省空间，并且符合RoHS标准；额定温度范围为 - 40°C至 + 85°C。

• 双通道HDMI 1.3接收器
• 支持HDMI支持深色xvYCC扩展色度全音域元数据
• 225 MHz HDMI接收器
• 支持中继器
• 高带宽数字内容保护(HDCP 1.3)
• S/PDIF(兼容IEC60958)数字音频输出
• 多通道I2S音频输出(最多8通道)
• 自适应均衡器支持最长30米电缆
• 内部EDID RAM
• DVI 1.0
• 多格式解码器4个10 - bit模数转换器(ADC)
• ADC采样速率高达170 MHz
• 具有12个模拟输入通道的多路复用器
• 支持SCART快速消隐采样
• 支持NTSC/PAL/SECAM色彩标准
• 支持525p/625p分量逐行扫描格式
• 支持720p/1080i/1080p分量高清格式
• 可对VGA至UXGA速率(最高达1600×1200、60 Hz)的RGB图形进行数字化处理
• VBI数据分隔器(包括图文电视)
• 模拟转HDMI快速切换模式
• 通用高度灵活的输出接口
• STDI功能支持标准识别
• 2个任意至任意、3×3色彩空间转换矩阵
• 可编程中断请求输出引脚

• 高级电视
• 等离子高清电视
• 液晶电视(支持高清电视)
• 液晶/DLP背投式高清电视
• CRT高清电视
• LCoS高清电视
• 影音接收机(AVR)
• 液晶/DLP前投式投影仪
• 带个人录像机功能的高清电视机顶盒
• 支持逐行扫描输入的DVD刻录机
