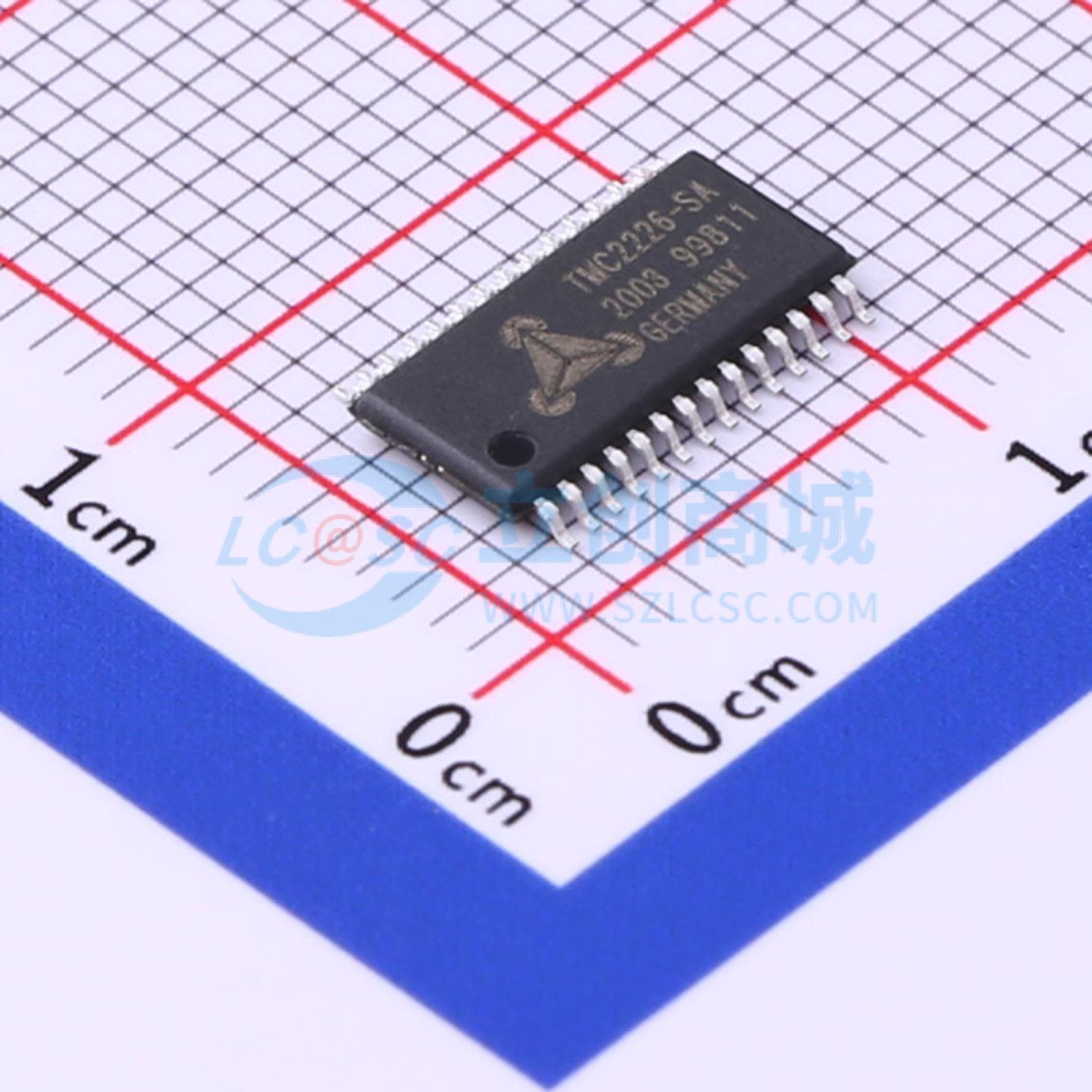

温馨提醒：图片仅供参考，商品以实物为准

TMC2226-SA-T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC2226是一款用于两相步进电机的超静音电机驱动IC。先进的StealthChop2斩波器可确保无噪音运行、实现最高效率并提供最佳电机扭矩。其快速电流调节功能，以及与SpreadCycle的可选组合，可实现高动态运动，同时还集成了用于无传感器回零的StallGuard功能。集成的功率MOSFET可处理高达2A RMS的电机电流，并具备保护和诊断功能，确保运行稳定可靠。简单易用的UART接口提供了调优和控制选项。可将应用调优参数存储到OTP存储器中。将设计升级为无噪音、最精确的运行模式，提供经济高效且极具竞争力的解决方案。
品牌名称: TRINAMIC
商品型号: TMC2226-SA-T
商品编号: C705366
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.179克(g)
网友设计参考: 【四层板】TMC2208/TMC2209步进电机驱动

商品参数

商品概述

TMC2226是一款用于两相步进电机的超静音电机驱动IC。先进的StealthChop2斩波器可确保无噪音运行、实现最高效率并提供最佳电机扭矩。其快速电流调节功能，以及与SpreadCycle的可选组合，可实现高动态运动，同时还集成了用于无传感器回零的StallGuard功能。集成的功率MOSFET可处理高达2A RMS的电机电流，并具备保护和诊断功能，确保运行稳定可靠。简单易用的UART接口提供了调优和控制选项。可将应用调优参数存储到OTP存储器中。将设计升级为无噪音、最精确的运行模式，提供经济高效且极具竞争力的解决方案。

商品特性

适用于线圈电流高达2.8A（峰值）、2A RMS的两相步进电机
STEP/DIR接口，支持8、16、32或64微步引脚设置
通过MicroPlyer插值实现256微步平滑运行
StealthChop2静音电机运行
SpreadCycle高动态电机控制斩波器
StallGuard4负载和失速检测功能，适用于StealthChop模式
CoolStep电流控制，节能高达75%
低RDSon，低发热，低端170mΩ，高端170mΩ（典型值，25°C时）
电压范围4.75…29V DC
低功耗待机模式，符合待机能耗法规要求
可选内部检测电阻（无需外部检测电阻）
被动制动、续流和自动掉电功能
单总线UART和OTP，提供高级配置选项
集成脉冲发生器，可实现独立运动控制
全面的保护和诊断功能
热优化的HTSSOP封装，便于光学检测

应用领域

兼容设计升级
3D打印机
打印机、销售点系统
办公和家庭自动化
纺织、缝纫机
闭路电视、安防系统
自动取款机、现金循环机
暖通空调
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	4.75V~29V
	输出电流	2.8A
	驱动类型	双极驱动

	属性	参数值
	步长细分	8；64；256；128；16；32
	接口类型	-
	集成开关	是
	导通电阻	340mΩ
	工作温度	-40℃~+125℃
