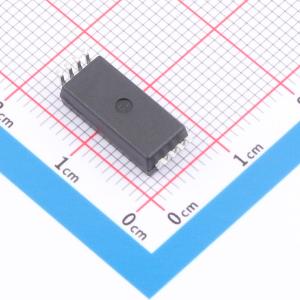

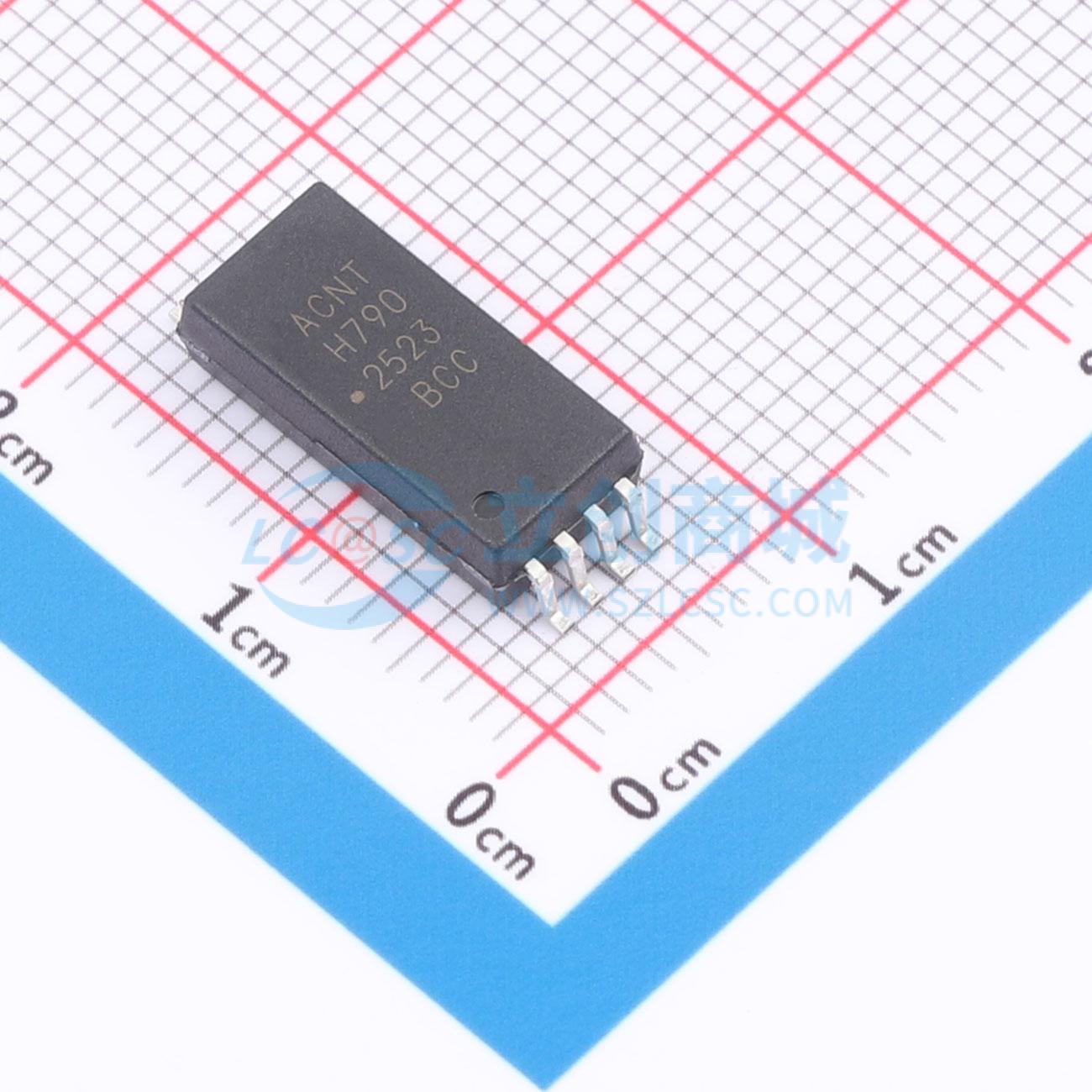

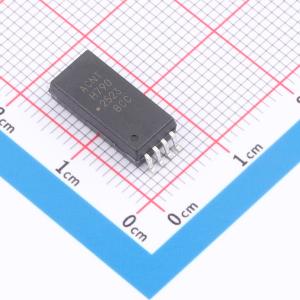

ACNT-H790-000E

光学隔离放大器，适用于电流和电压传感

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACNT-H790-000E
商品编号: C6458498
商品封装: SOIC-8-13.6mm
包装方式: 管装
商品毛重: 2.6克(g)

商品参数

商品概述

ACNT-H79B/H79A/H790 隔离放大器专为电子功率转换器中的电流和电压检测而设计，适用于包括电机驱动和可再生能源系统在内的应用。在典型的电机驱动实现中，电流流经外部电阻，产生的模拟电压降由隔离放大器检测。在光隔离屏障的另一侧产生与电流成比例的差分输出电压。对于一般应用，推荐使用 ACNT-H79A（±1% 增益容差）和 ACNT-H790（±3% 增益容差）。对于高精度应用，可使用 ACNT-H79B（±0.5% 增益容差）。ACNT-H79B/H79A/H790 提供宽爬电距离和电气间隙，并具有 15kV/μs 的高共模瞬态抗扰度。这些特性使 ACNT-H79B/H79A/H790 能够提供在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平滑的控制（减少“转矩脉动”）。ACNT-H79B/H79A/H790 采用单 5 V 电源供电，提供出色的线性度和 60dB SNR 的动态性能。凭借 200 kHz 带宽、1.6 μs 快速响应时间，ACNT-H79B/H79A/H790 可捕获短路和过载条件下的瞬态。结合卓越的光耦合技术，ACNT-H79B/H79A/H790 采用 Σ-Δ 模数调制、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制、低偏移、高增益精度和稳定性。此性能通过紧凑的、可自动插入的 15 mm 拉伸型 SO-8 封装实现，该封装符合全球监管安全标准。

商品特性

±0.5% 增益精度（ACNT-H79B）
–50 ppm/°C 低增益漂移
0.6 mV 输入偏移电压
0.05% 优异线性度
60 dB 信噪比
200 kHz 宽带宽（典型值）
–40°C ~ +105°C 工作温度范围
先进的 Σ-Δ 模数调制技术
15 mm 拉伸型 SO-8 封装
0.5mm 绝缘穿透距离
15 kV/μs 共模瞬态抗扰度
安全与法规认证：IEC/EN/DIN EN 60747-5-5：2262Vpeak 工作绝缘电压；UL 1577：7500Vrms/1min 双重保护等级；CSA：元件验收通知 #5

应用领域

交流/伺服电机驱动中的电流/电压检测
中压驱动
太阳能逆变器、风力涡轮机逆变器
工业过程控制
通用模拟信号隔离
霍尔效应电流传感器替代

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	200kHz
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	100nA
	工作温度	-40℃~+105℃
