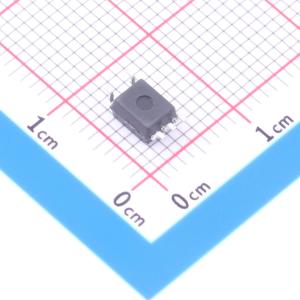

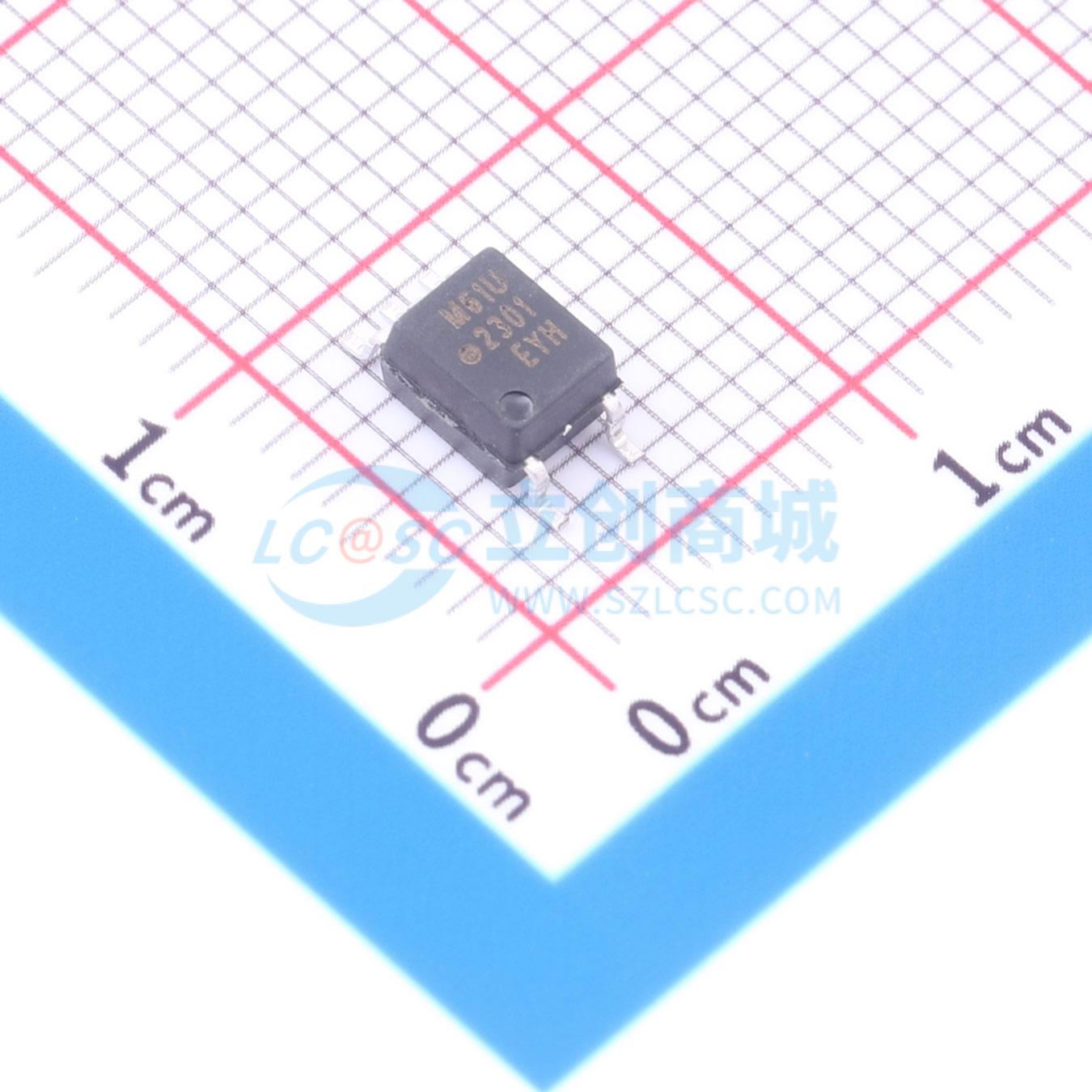

ACPL-M61U-500E
ACPL-M61U-500E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M61U-500E
- 商品编号
- C6458540
- 商品封装
- SOIC-5-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 传输速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 开集电极输出 |
商品概述
博通ACPL - M61U是一款小外形、宽工作温度、高共模抑制比、高速的逻辑门光耦合器。它是一款采用五引脚微型封装的单通道器件。ACPL - M61U光耦合门结合了一个铝镓砷发光二极管和一个集成的高增益光电探测器。探测器IC的输出是一个集电极开路的肖特基钳位晶体管。内部屏蔽在VCM = 1000V时，提供了10000V/μs的最低共模瞬态抗扰度保证。该光耦合器适用于工业高速通信逻辑接口，具有低传播延迟、输入/输出缓冲功能，推荐在高工作温度环境中使用。这种独特的设计在实现TTL兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 - 40°C至125°C范围内得到保证。博通R²Coupler™隔离产品为汽车和高温工业应用提供了关键所需的加强绝缘和可靠性。
商品特性
- 适用于工业应用的高温、高可靠性CAN总线通信接口
- 在VCM = 1000V时，最低10kV/μs的高共模抑制比
- 紧凑、可自动插入的SO - 5封装
- 宽温度范围： - 40°C ~ 125°C
- 高速：10M波特（典型值）
- 低LED驱动电流：6.5mA（典型值）
- 低传播延迟：100ns（最大值）
- 全球安全认证：
- UL 1577，3750VRMS/1分钟
- CSA文件CA88324，通知#5
- IEC/EN/DIN EN 60747 - 5 - 5（适用于选项x60E）
应用领域
- CAN总线通信接口
- 高温数字信号隔离
- 微控制器接口
- A/D和D/A转换的数字隔离
