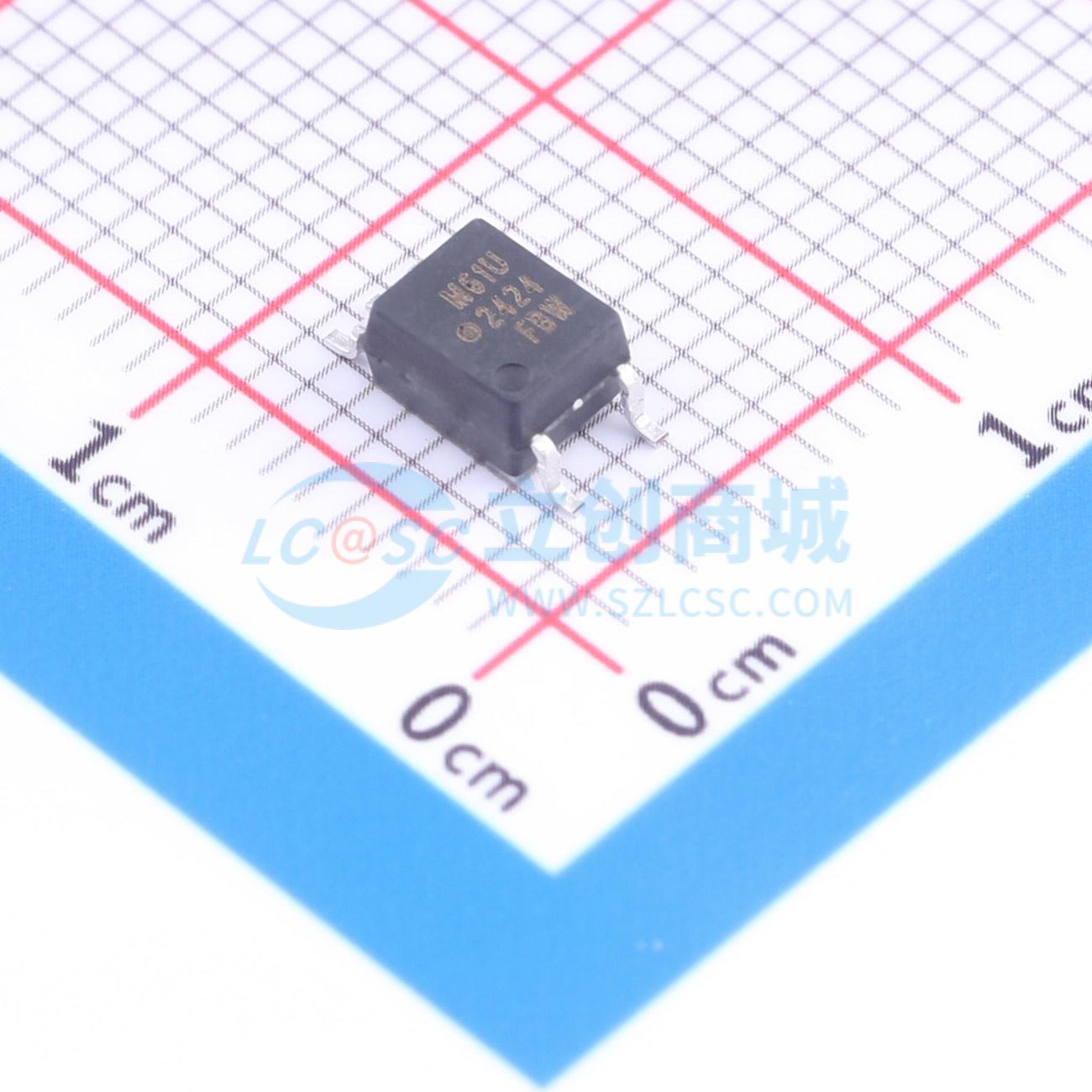

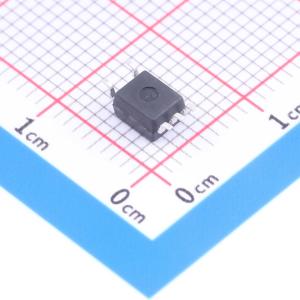

ACPL-M61U-000E

宽工作温度、高速、高共模抑制比的数字光耦合器，适用于工业高速通信逻辑接口

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-M61U-000E
商品编号: C6458538
商品封装: SOIC-5-175mil
包装方式: 管装
商品毛重: 2.5克(g)

商品参数

商品概述

该器件是一款小型宽工作温度、高共模抑制比、高速逻辑门光耦合器，采用五引脚微型封装。它结合了铝镓砷发光二极管和集成高增益光电探测器，输出为集电极开路肖特基钳位晶体管。内部屏蔽确保在共模电压为1000V时，最小共模瞬态抗扰度达到10,000V/μs。此光耦合器适用于工业高速通信逻辑接口，具有低传播延迟和输入/输出缓冲功能，并推荐用于高温工作环境。其独特设计在实现TTL兼容性的同时，提供了最大的交流和直流电路隔离。该光耦合器的交流和直流工作参数保证在-40℃ ~ 125℃范围内有效。其隔离产品为汽车和高温工业应用中的关键需求提供了增强绝缘和可靠性。

商品特性

采用紧凑、可自动插入的SO-5封装
工作温度范围宽：-40℃ ~ 125℃
高速：10 Mbaud（典型值）
低LED驱动电流：6.5 mA（典型值）
低传播延迟：100 ns（最大值）

应用领域

CANBus通信接口
高温数字信号隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	30kV/us
	传输速率	10Mbps
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	100ns

	属性	参数值
	传播延迟 tpHL	100ns
	输入阈值电流(FH)	5mA
	输出电流	50mA
	输出电压	7V
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	100mA
	功能特性	开集电极输出
