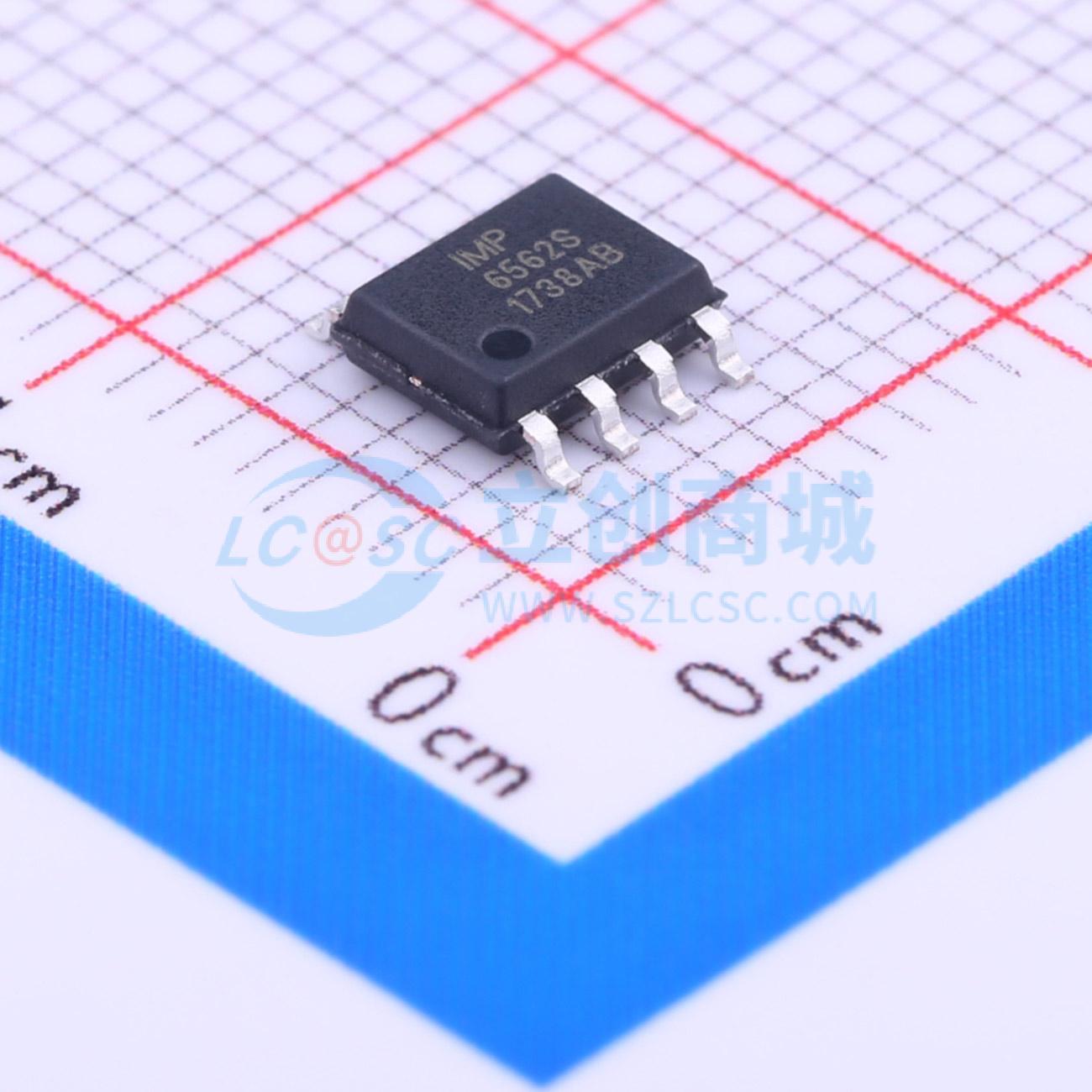

IMP6562ESA/T

IMP6562是一种电流模式控制的PFC，采用电流临界模式TM。Pin-to-pin兼容L6562，具有相当优异的性能。线性乘法器包含了一个特殊的电路，能够降低输入AC电流失真，因此在很宽的输入电压范围和很宽的负载范围内都能保持较低的THD。输入电压靠内部电压误差放大器调节，内部有精确 (1% @ Tj = 25°C) 的2.5V基准电压源。 本芯片具有极低的功耗 (≤40 μA before start-up and <2 mA running)，包含错误模式下关断芯片功能，上电重启功能，能够轻松的符合节能的要求。(Blue Angel, EnergyStar, Energy2000, etc.) 一个有效的两级过压保护电路可以安全的处理在芯片上电过程中，或者负载断开时的输出电压过大的问题。 图腾柱输出驱动结构可以提供：600 mA电流输出和800 mA电流吸入能力。可以驱动大功率MOSFET或者IGBT，结合其他性能使芯片具有卓越的低功耗性能。是符合EN61000-3-2标准的300W以内的开关电源控制芯片。

• 采用BiCMOS工艺
• 临界模式控制的线性功率因子调整芯片
• 改进型线性乘法实现最小的输入交流电流谐波失真THD
• 精确的可调输出电压以及输出过压保护
• 极低的启动电流 (≤50 μA)
• 很小的静态工作电流 (≤2.5 mA)
• 很宽的芯片供电电压范围
• MOSFET电流感应端有内部集成滤波电路
• DISABLE FUNCTION
• 1% Δ (@ ΔTj = 25°C) 精度的内部基准电压
• -600/+800 mA图腾柱栅极驱动级，带有欠压锁定和电压嵌位功能
• DIP-8/SO-8封装
