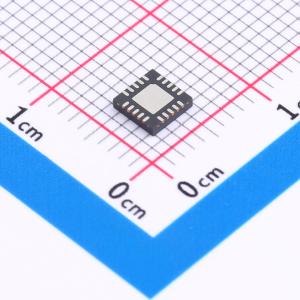

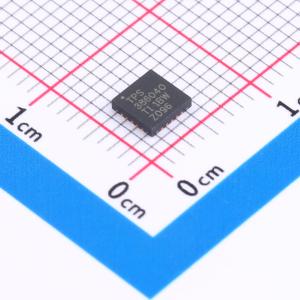

温馨提醒：图片仅供参考，商品以实物为准

TPS386040RGPR

具有可调节延迟和看门狗计时器的四路电源电压监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS386040 具有可编程延迟和看门狗计时器的推挽式、四通道电源电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS386040RGPR
商品编号: C702223
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TPS3860×0 系列电源监视器(SVS) 可以在 0.25%（典型值）的阈值精度下监控 4 个高于 0.4V 的电源轨和 1 个低于 0.4V（包括负电压）的电源轨。当 SENSEm 输入电压下降至编程阈值以下时，4 个监视电路中的每一个(SVS-n) 都会给出 RESETn 或 RESETn 输出信号。可以使用外部电阻器对各个 SVS-n 的阈值进行编程（其中 n = 1、2、3、4，m = 1、2、3、4L、4H）。

每个 SVS-n 都具有释放 RESETn 或 RESETn 之前的可编程延迟。可以通过 CTn 引脚连接独立设置各个 SVS 的延迟时间，允许的取值范围为 1.4ms 至 10s。只有 SVS-1 具有低电平有效手动复位 (MR) 输入；当 MR 得到的是逻辑低电平输入时，会给出 RESET1 或 RESET1。

SVS-4 使用两个比较器来监控阈值窗口。可以将额外的比较器配置为第五个 SVS，以通过电压基准输出 VREF 来监控负电压。

TPS3860×0 具有 11μA（典型值）的超低静态电流，且采用了小型 4mm x 4mm VQFN-20 封装。

商品特性

4 个独立的电压监视器通道
通道 1：低至 0.4V 的可调节阈值
手动复位(MR) 输入
通道 2、3：低至 0.4V 的可调节阈值
通道 4: 任何正或负电压的调节阈值
窗口比较器
可调节复位延迟时间：1.4ms 至 10s
阈值精度：0.25%（典型值）
超低静态电流：11μA（典型值）
具有专用输出的看门狗计时器
可在上电期间很好地控制输出
TPS386000：漏极开路 RESETn 和 WDO
TPS386040：推挽 RESETn 和 WDO
封装：4mm×4mm 20 引脚 VQFN

应用领域

所有 DSP 和微控制器应用
所有 FPGA 和 ASIC 应用
电信和无线基础设施
工业设备
模拟定序

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.8V~6.5V
	复位有效电平	低电平有效
	阈值电压	400mV

	属性	参数值
	受监控电压数	4
	手动复位	有
	看门狗定时器	有
	复位超时	20ms
	工作温度	-40℃~+125℃
	静态电流(Iq)	11uA
