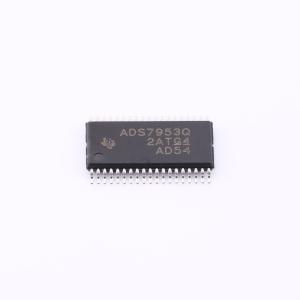

ADS7953QDBTRQ1
8位、10位和12位，1MSPS，多通道，单端，微功耗，串行接口，模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7953-Q1 汽车 12 位；1MSPS；16 通道单端微功耗；串行接口 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7953QDBTRQ1
- 商品编号
- C701668
- 商品封装
- TSSOP-38-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 16 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.75LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 71.7dB | |
| 时钟频率(fc) | 20MHz | |
| ADC架构 | SAR | |
| 静态电流 | 1uA | |
| 全量程范围(FSR) | 5V |
商品概述
ADS79xx-Q1 器件系列由多通道8 位，10 位和12 位模数转换器(ADC) 组成。此器件包括一个基于电容器的逐次逼近寄存器(SAR) ADC，此ADC 支持固有的采样保持。多特性和出色性能使得ADS79xx-Q1 器件可用于需要对多条通道进行监控的广泛应用。
商品特性
- 符合汽车应用要求，具有经AEC-Q100 测试的下列结果：
- 器件温度1 级： -40°C 至125°C 的环境运行温度范围
- 器件人体模型(HBM) 静电放电(ESD) 分类等级H2
- 器件充电器件模型(CDM) ESD 分类等级C4B
- 8 位，10 位和12 位分辨率
- 4 通道、8 通道和12 通道器件与16 通道器件均采用相同封装尺寸
- 1MHz 采样率串行器件
- 模拟电源范围：2.7V 至5.25V
- I/O 电源范围：1.7V 至5.25V
- 两个软件可选单极、输入范围：（0V 至2.5V）或（0V 至5V）
- 针对通道选择的自动和手动模式
- 每通道两个可编程警报级别
- 四个独立可配置通用输入输出(GPIO) 接口
- 典型功率耗散值：1MSPS 下为14.5mW (V(+VA) = 5V，(+VBD)=3V)
- 断电电流 (1μA)
- 30 引脚和38 引脚薄型小外形尺寸(TSSOP) 封装
- ADS79xx-Q1 器件在2.7V 至5.25V 的宽模拟电源范围内运行。由于功耗极低，这些器件非常适合于电池供电和隔离式电源供电的应用
- 4 通道和8 通道器件采用30 引脚TSSOP 封装。12 通道和16 通道器件采用38 引脚TSSOP 封装
应用领域
- 车载系统
- 电源监控
- 电池供电系统
- 高速、数据采集系统
