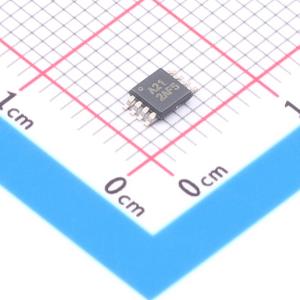

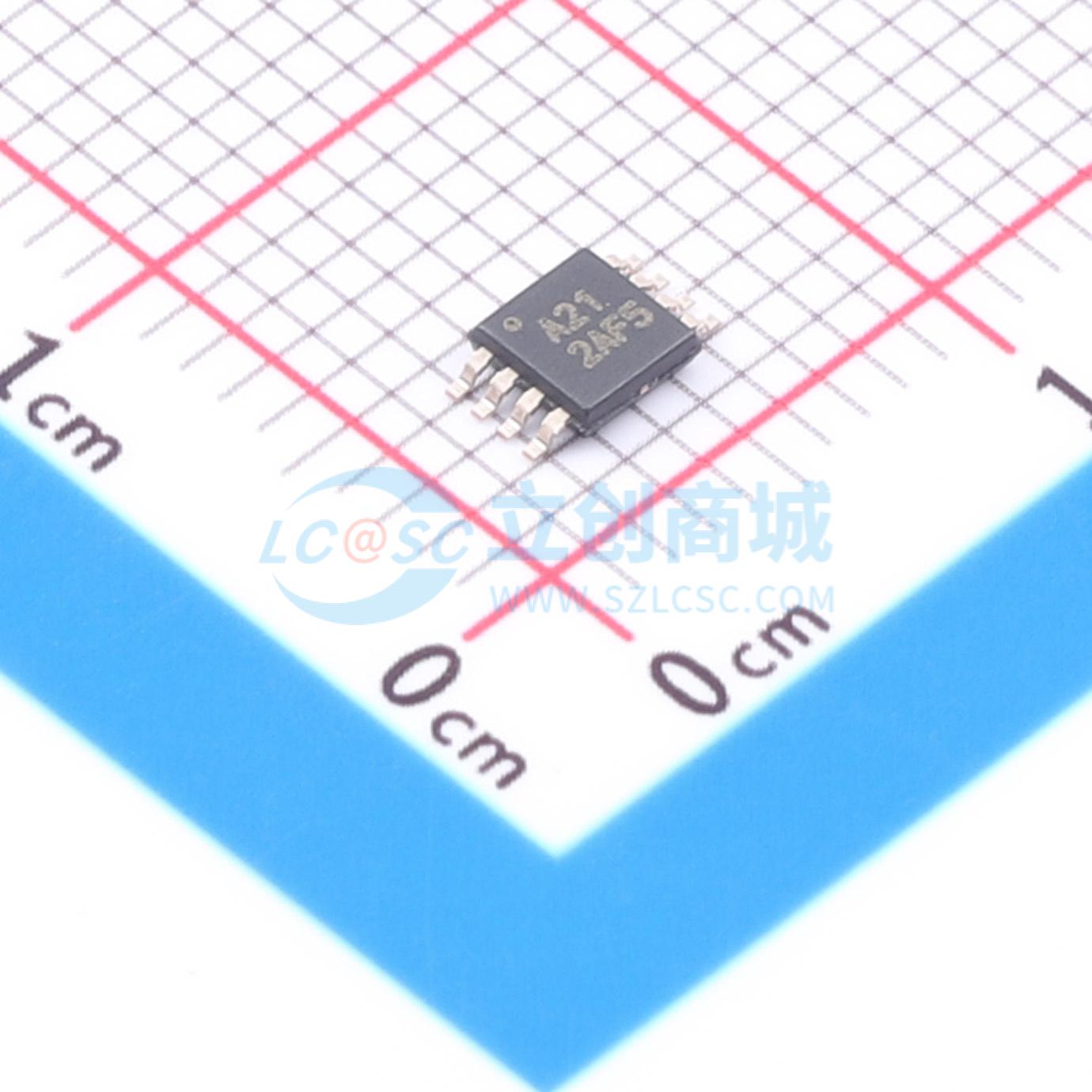

ADS8321EB/2K5

16位，高速，微功耗采样模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8321是一款16位采样模数转换器(ADC)，具有双极输入范围，100kHz采样率，低功耗特性。
品牌名称: TI(德州仪器)
商品型号: ADS8321EB/2K5
商品编号: C701679
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.11533克(g)

商品参数

商品概述

ADS8321是一款16位采样模数转换器（ADC），经测试可在4.75V至5.25V的电源电压范围内工作。即使以100kHz的全数据速率运行，其功耗也极低。在较低的数据速率下，该器件的高速特性使其大部分时间可处于掉电模式——在10kHz数据速率下，平均功耗小于1mW。 ADS8321还具备同步串行（与SPI/SSI兼容）接口和差分输入。参考电压可设置在500mV至VCC/2范围内的任意电平。超低功耗和小尺寸特性使ADS8321非常适合便携式和电池供电系统。它也非常适用于远程数据采集模块、同步多通道系统和隔离数据采集。ADS8321采用MSOP - 8封装。

商品特性

双极性输入范围
100kHz采样率
微功耗：100kHz时为4.5mW，10kHz时为1mW
掉电电流：最大3μA
MSOP - 8封装
引脚与ADS7816和ADS7822兼容
串行（SPI/SSI）接口

应用领域

电池供电系统
远程数据采集
隔离数据采集、同步采样、多通道系统
工业控制
机器人技术
振动分析

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	100kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	87dB
	时钟/振荡器	外置
	时钟频率(fc)	24kHz~2.9MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	3uA
