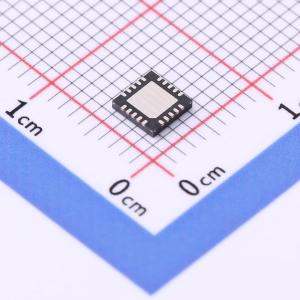

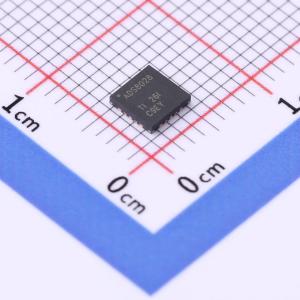

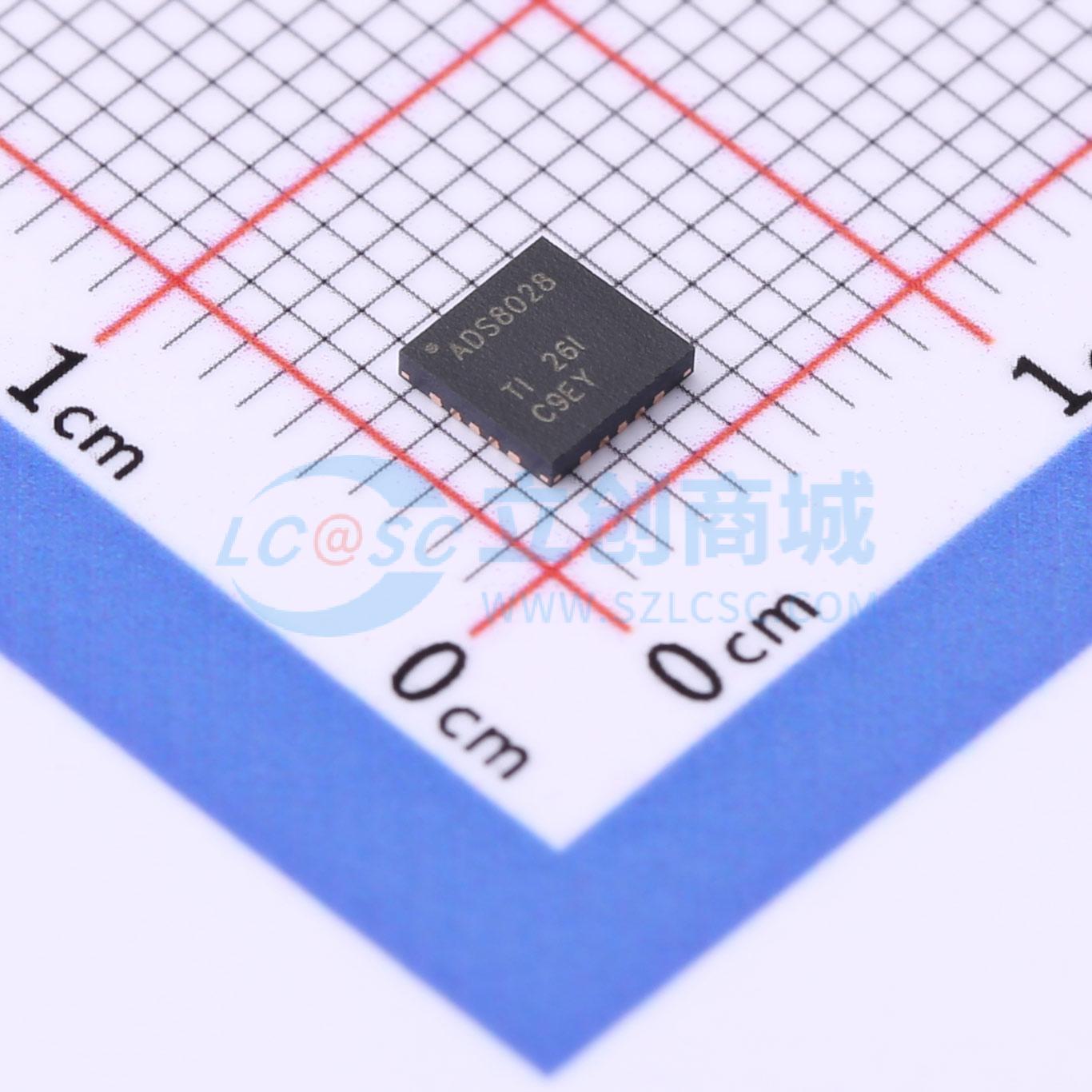

ADS8028IRTJT

12位、1MSPS、8通道、逐次逼近寄存器(SAR)数模转换器(ADC)，具有内部参考和内部温度传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8028 12 位、8 通道、1 MSPS SAR ADC，带内部基准和温度传感器
品牌名称: TI(德州仪器)
商品型号: ADS8028IRTJT
商品编号: C701674
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

ADS8028是一款12位模数转换器(ADC)，采样速度高达1MSPS。此器件基于逐次逼近(SAR)内核并且提供一个固有的采样保持(SH)前端。除了具有八个模拟输入通道之外，ADS8028还提供一个分辨率为0.25°C且带有一个内部电压基准的内部温度传感器。一个九通道复用器可选择多重通道（包括内部温度传感器），采用顺序方式对这些通道进行非限定扫描。一个简单的SPI兼容串行接口提供了器件和主控制器之间的简易通信和控制。数字电源可在1.65V至5.25V之间运行，从而实现了到宽范围处理器和控制器的接口连接。在1MSPS全速时，ADS8028功率耗散只有17mW。此器件提供灵活的断电模式以在不执行转换时节省电能。ADS8028性能的额定扩展工业温度范围为–40°C至+125°C。 ADS8028非常适合于要求严格的测量应用，例如传感器输出监控、电源监控、和印刷电路板(PCB)热点分析。此器件采用小外形尺寸QFN - 20封装。

商品特性

吞吐量：高达1MSPS
无丢码：12位
积分非线性(INL)：±0.5 LSB
信噪比(SNR)：72dB
八个模拟输入
高分辨率内部温度传感器
带有通道排序器的九通道复用器
低漂移内部电压基准
模拟电源(AVDD)：2.7V至5.25V
数字电源(DVDD)：1.65V至5.25V
1MSPS时为17mW
灵活的断电模式
串行外设接口(SPI)兼容串口：20MHz
小型封装：4mm x 4mm薄型四方扁平无引线(QFN)-20

应用领域

可编程逻辑控制(PLC)
工业过程控制(IPC)
电信
电源监控
印刷电路板(PCB)热点分析
电池供电型应用

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	8
	工作电压	2.7V~5.25V；1.65V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃

	属性	参数值
	信噪比	72dB
	时钟/振荡器	内置
	时钟频率(fc)	20MHz
	基准电压源	内置
	基准电压源温漂	12ppm/℃
	温度传感器	内置
	ADC架构	SAR
	静态电流	1uA
