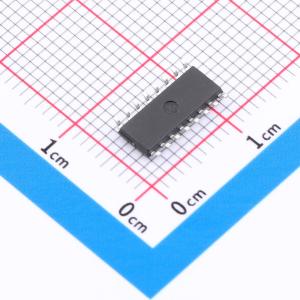

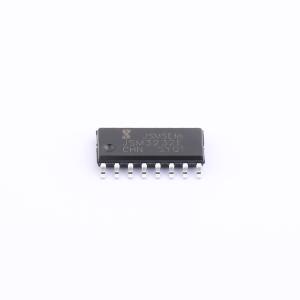

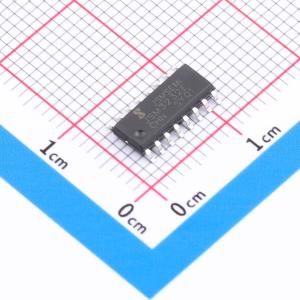

SP3232EEN
多通道RS-232线路收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP3232EEN 具有两个接收器和两个驱动器，以及双电荷泵电路。该设备符合TIA/EIA-232-F标准，并提供异步通信控制器和串行端口连接器之间的电气接口。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SP3232EEN
- 商品编号
- C6396155
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±8kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 0.3mA | |
| 功能特性 | 短路保护；自动电平转换 |
商品概述
SP3232EEN有两个接收器、两个驱动器和一个双电荷泵电路。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供了电气接口。电荷泵和四个小型外部电容器允许其在3.0V至5.5V的单电源下工作。该器件的数据信号传输速率最高可达250kbit/s，驱动器输出压摆率最大为35V/μs。封装形式为SOP - 16。
商品特性
- RS - 232 I/O引脚的ESD防护超过±8KV（HBM）
- 符合TIA/EIA - 232 - F和ITU V.28标准要求
- 可在3.0V至5.5V的Vcc电源下工作
- 数据速率最高可达250kbit/s
- 有两个驱动器和两个接收器
- 外部电容器为4×0.1μF
- 在3.3V电源下可接受5.0V逻辑输入
