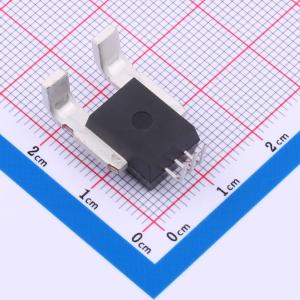

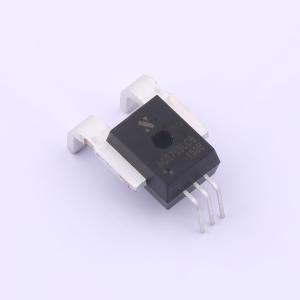

ACS758LCB-100B-PFF-T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流传感器电流霍尔传感器
品牌名称: JSMSEMI(杰盛微)
商品型号: ACS758LCB-100B-PFF-T
商品编号: C6396158
商品封装: CB-2-3
包装方式: 管装
商品毛重: 6.355克(g)

商品参数

商品概述

ACS758系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。 ACS758由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。 ACS758输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚 4 到引脚 5)时，芯片的输出具有正斜率（>VOQ）。该传导路径的内部电阻典型值为120uQ，可实现低耗能。导电路径的端子(引脚4和引脚5)与信号端(引脚1至3)电气隔离。这使得ACS758电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。 ACS758系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

商品特性

快速的输出阶跃响应时间：4μS
单电源供电：4.5~5.5V
120kHz信号带宽
零磁滞
内部导体电阻: 120μΩ
输出电压：50%Vcc
极其稳定的静态输出电压
工作温度：-40℃~150℃
检测范围：50A/100A/150A/200A
安规相关认定：（ULReady)
介电强度：4800Vrms 1min
隔离工作电压：990VDC or VPK，680Vrms
电气间隙：5.2mm
爬电距离：7.2mm
封装形式：CB-2-3（PFF)

应用领域

UPS（不间断电源）
电机相位和轨电流检测
直流电源
过流保护
中低功率变频器电流检测
充电器和转换器

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交42单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±100A
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	4800Vrms
	灵敏度	20mV/A

	属性	参数值
	工作温度	-40℃~+150℃
	带宽	120kHz
	电流端电阻	1.5mΩ
	响应时间(tr)	4us
	双向电流检测	支持
