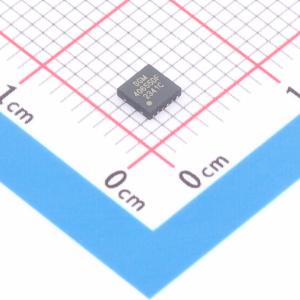

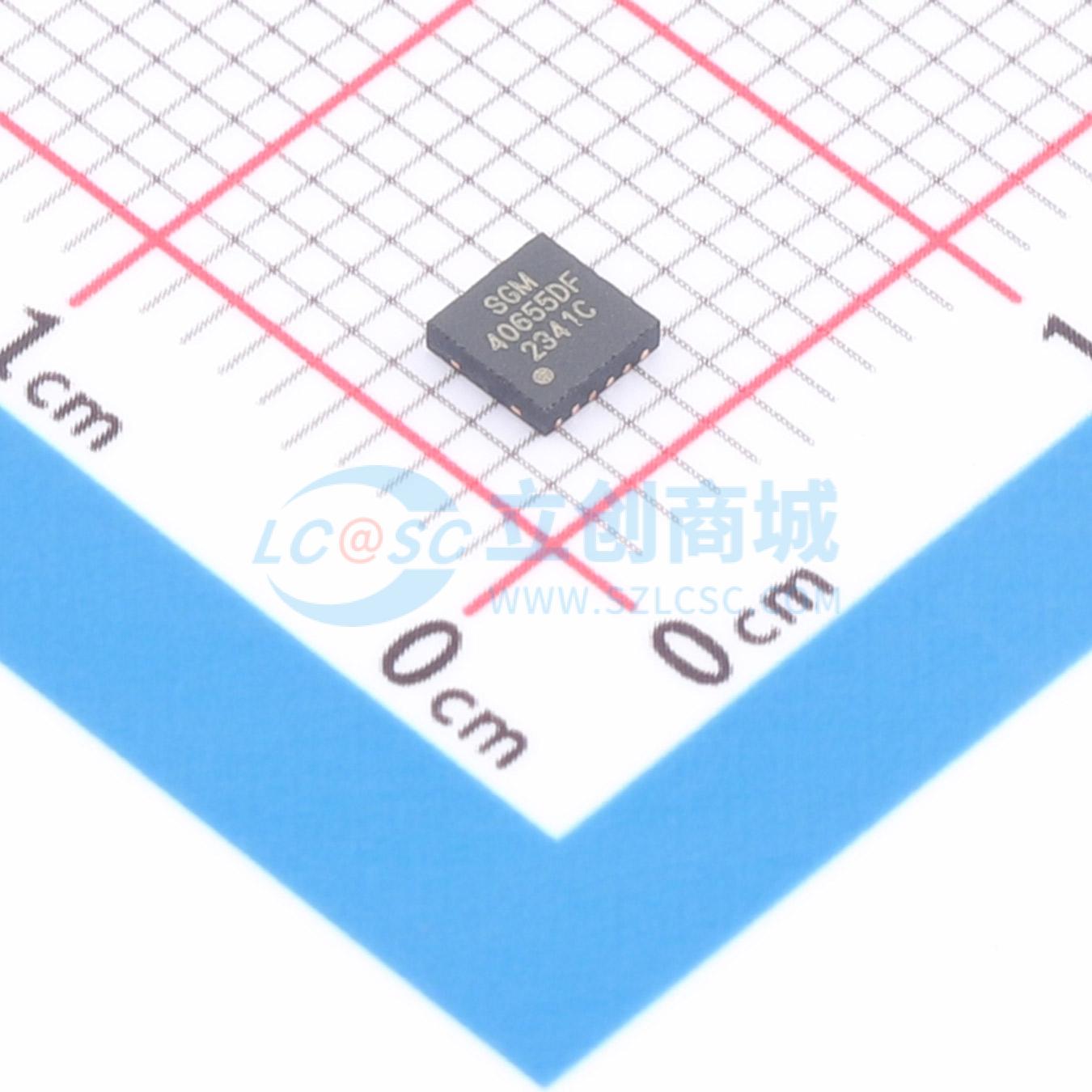

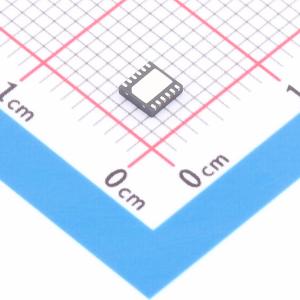

SGM40655YTDF12G/TR
大电流过压保护器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM40653/4/5 是过压保护器件，旨在保护低压系统免受高达 +28V DC 的高压电源损坏。SGM40653/4/5 能够承受高达 +120V 的浪涌而不损坏。集成的 62mΩ（典型值，CSP 封装）/73mΩ（典型值，TDFN 封装）导通电阻（RON）场效应管（FET）允许其通过 4.5A 的连续电流
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM40655YTDF12G/TR
- 商品编号
- C699923
- 商品封装
- TDFN-12L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.199836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 8A | |
| 工作电压 | 2.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 73mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP) |
商品概述
SGM40653/4/5是过压保护器件，旨在保护低压系统免受高达+28VDC的高压电源损坏。SGM40653/4/5可承受高达+120V的浪涌而不损坏。 集成的62mΩ（典型值，CSP封装）/73mΩ（典型值，TDFN封装）导通电阻（RON）场效应管（FET）允许其通过4.5A的连续电流。当输入电压超过过压阈值时，FET会关断，该过压阈值可通过可选的外部电阻在4V至20V之间进行调节。 如果OVLO输入设置低于外部OVLO选择阈值，SGM40653/4/5会自动选择内部跳变阈值，典型值分别预设为15.39V/6.8V/5.81V（SGM40653/4/5）。 漏极开路ACOK输出表示在最小电源电压和V0VLO之间的电源稳定。SGM40653/4/5还具备使能控制功能以降低功耗。 SGM40653/4/5提供绿色TDFN3×3 - 12L和WLCSP - 1.30×1.83 - 12B封装，工作环境温度范围为-40°C至+85°C。
商品特性
- 宽电源电压范围：2.5V至28V
- 集成开关导通电阻：
- 62mΩ（典型值）（CSP封装）
- 73mΩ（典型值）（TDFN封装）
- 内部过压保护阈值：
- 15.39V（SGM40653）
- 6.8V（SGM40654）
- 5.81V（SGM40655）
- 宽可调OVLO阈值范围：4V至20V
- 高达±120V的浪涌抗扰度
- 消抖时间：18.5ms
- 软启动功能
- 使能功能
- 热关断保护
- -40°C至±85°C工作温度范围
- 提供绿色WLCSP - 1.30×1.83 - 12B和TDFN - 3×3 - 12L封装
应用领域
- 便携式互联网设备及配件
- 手机
- 平板电脑
