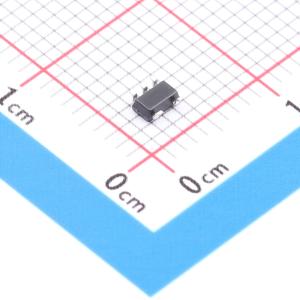

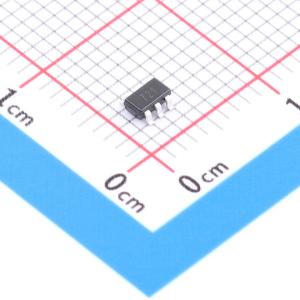

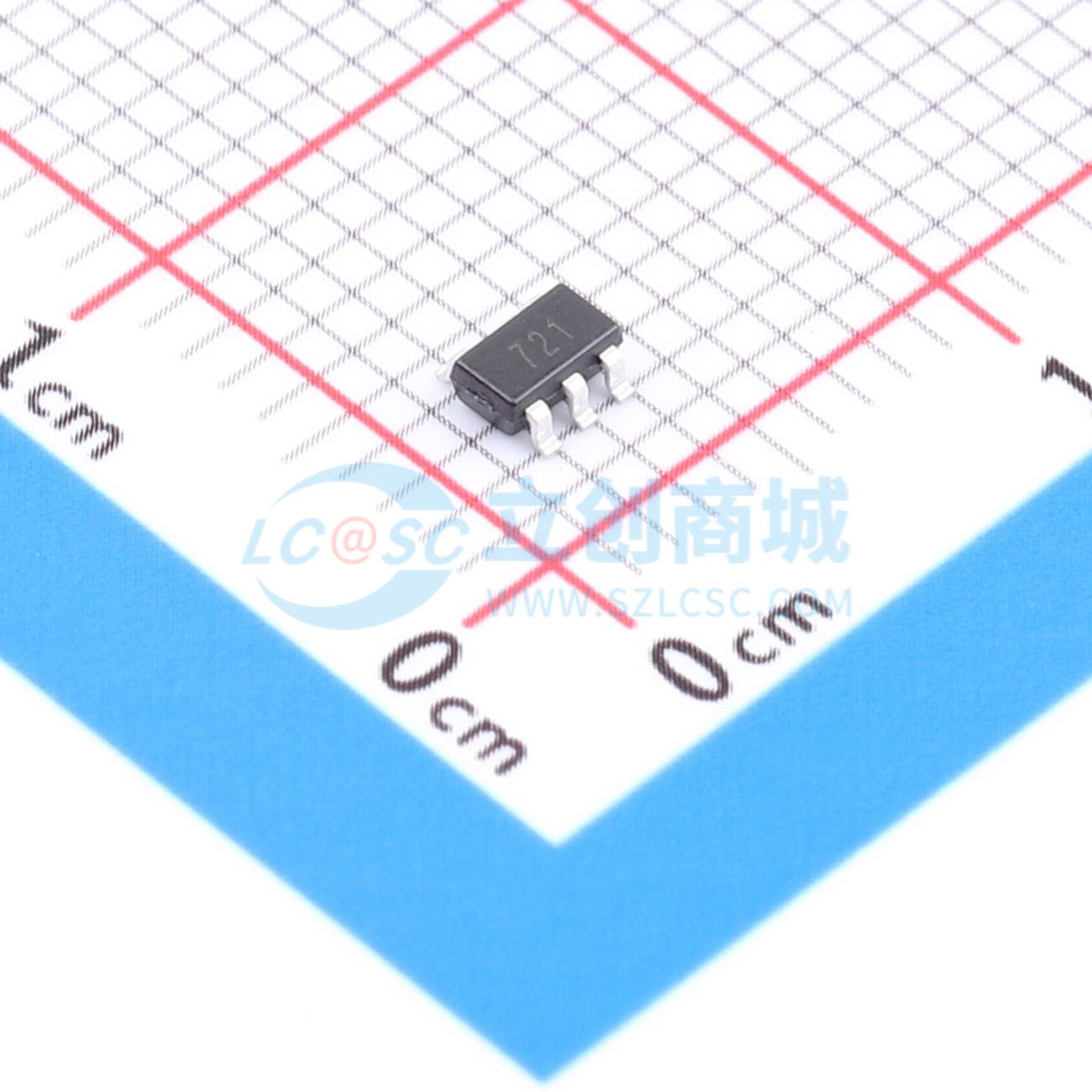

SGM721XN5/TR

11MHz，轨到轨输入输出CMOS运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM721/2/3/4 是一系列单通道、双通道和四通道运算放大器，针对低电压、低噪声和低功耗运行进行了优化。这些器件可在 2.1V 至 5.5V 单电源下工作，同时消耗较低的静态电流。SGM723 在掉电模式下的电源电流小于 1μA
品牌名称: SGMICRO(圣邦微)
商品型号: SGM721XN5/TR
商品编号: C699931
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045548克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	11MHz
	输入失调电压(Vos)	4mV
	输入失调电压温漂(Vos TC)	2.1uV/℃
	压摆率(SR)	8.5V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	1pA
	噪声密度(eN)	8.5nV/√Hz@10kHz
	共模抑制比(CMRR)	75dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	1.2mA
	输出电流	67mA
	工作温度	-40℃~+125℃
	单电源	2.1V~5.5V

商品概述

SGM721/2/3/4 是一系列单通道、双通道和四通道运算放大器，针对低电压、低噪声和低功耗运行进行了优化。这些器件可在 2.1V 至 5.5V 单电源下工作，同时消耗低静态电流。SGM723 在掉电模式下的电源电流小于 1μA。 SGM721/2/3/4 的最大输入失调电压为 4mV。最小输入共模电压比负电源轨低 0.1V 以内，且在重载情况下输出摆幅为轨到轨。它们具有 11MHz 的高增益带宽积和 8.5V/μs 的压摆率。这些规格使这些运算放大器适用于各种应用。 SGM721 提供绿色 SC70 - 5、SOT - 23 - 5 和 SOIC - 8 封装。SGM722 提供绿色 SOIC - 8、MSOP - 8 和 TSSOP - 8 封装。SGM723 提供绿色 SOT - 23 - 6 和 SOIC - 8 封装。SGM724 提供绿色 TSSOP - 14 和 SOIC - 14 封装。它们的工作温度范围为扩展工业温度范围 - 40℃ 至 + 125℃。

商品特性

输入失调电压：4mV（最大值）
高增益带宽积：11MHz
高压摆率：8.5V/μs
2V 阶跃至 0.1% 的建立时间：0.21μs
过载恢复时间：0.6μs
低噪声：10kHz 时为 8.5nV/√Hz
轨到轨输入和输出
电源电压范围：2.1V 至 5.5V
输入电压范围：当 Vs = 5.5V 时为 - 0.1V 至 5.6V
低功耗：SGM721/3：1.2mA（典型值）；SGM722/4：每个放大器 1.1mA（典型值）；SGM723 禁用时小于 1μA
工作温度范围：- 40℃ 至 + 125℃
小封装：SGM721 提供绿色 SC70 - 5、SOT - 23 - 5 和 SOIC - 8 封装；SGM722 提供绿色 MSOP - 8、SOIC - 8 和 TSSOP - 8 封装；SGM723 提供绿色 SOT - 23 - 6 和 SOIC - 8 封装；SGM724 提供绿色 TSSOP - 14 和 SOIC - 14 封装

应用领域

传感器
音频
有源滤波器
A/D 转换器
通信
测试设备
蜂窝电话和无绳电话
笔记本电脑和个人数字助理
光电二极管放大
电池供电仪器
