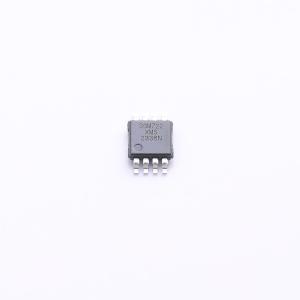

温馨提醒：图片仅供参考，商品以实物为准
SGM722XMS/TR
970μA、10MHz、轨到轨输入/输出、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM721（单通道）、SGM722（双通道）、SGM723（带关断功能的单通道）和SGM724（四通道）是低噪声、低电压、低功耗运算放大器，可应用于广泛的领域。SGM721/2/3/4的增益带宽积高达10MHz，压摆率为8.5V/μs，在5V电源电压下每个放大器的静态电流为0.97mA。SGM723具备掉电禁用功能，可将电源电流降至160nA
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM722XMS/TR
- 商品编号
- C699933
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.120011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 2.1uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 970uA | |
| 输出电流 | 57mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V |
