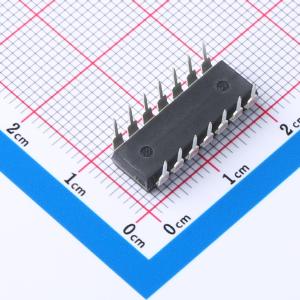

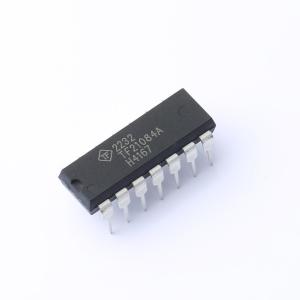

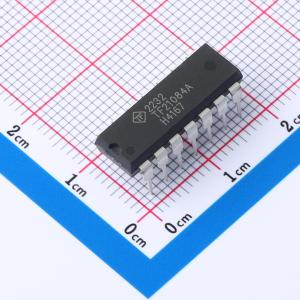

TF21084A-3BS

半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压600V, 单相, 死区可调, 半桥式栅极驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF21084A-3BS
商品编号: C6387918
商品封装: PDIP-14
包装方式: 管装
商品毛重: 1.717121克(g)

商品参数

商品概述

TF21084A是一款高压、高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压工艺使TF21084A的高端在自举操作中可切换至600V。 TF21084A逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。通过外部电阻可对死区时间进行编程，为系统级设计提供更大的灵活性。 TF21084A提供PDIP - 14和SOIC - 14(N)封装。其工作温度范围为-40℃至+125℃。

商品特性

自举操作中浮动高端驱动器可达600V
以半桥配置驱动两个N沟道MOSFET或IGBT
输出可耐受负瞬变
可编程死区时间以保护MOSFET
宽逻辑和低端栅极驱动器电源电压：10V至20V
宽逻辑电源电压偏移电压：-5V至5V
逻辑输入（HIN和LIN*）具备3.3V驱动能力
带内部下拉的施密特触发逻辑输入
高端和低端驱动器具备欠压锁定功能
宽温度范围：-40℃至+125℃

应用领域

DC - DC转换器
AC - DC逆变器
电机控制
D类功率放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	100ns
	下降时间(tf)	35ns
	传播延迟 tpLH	220ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
