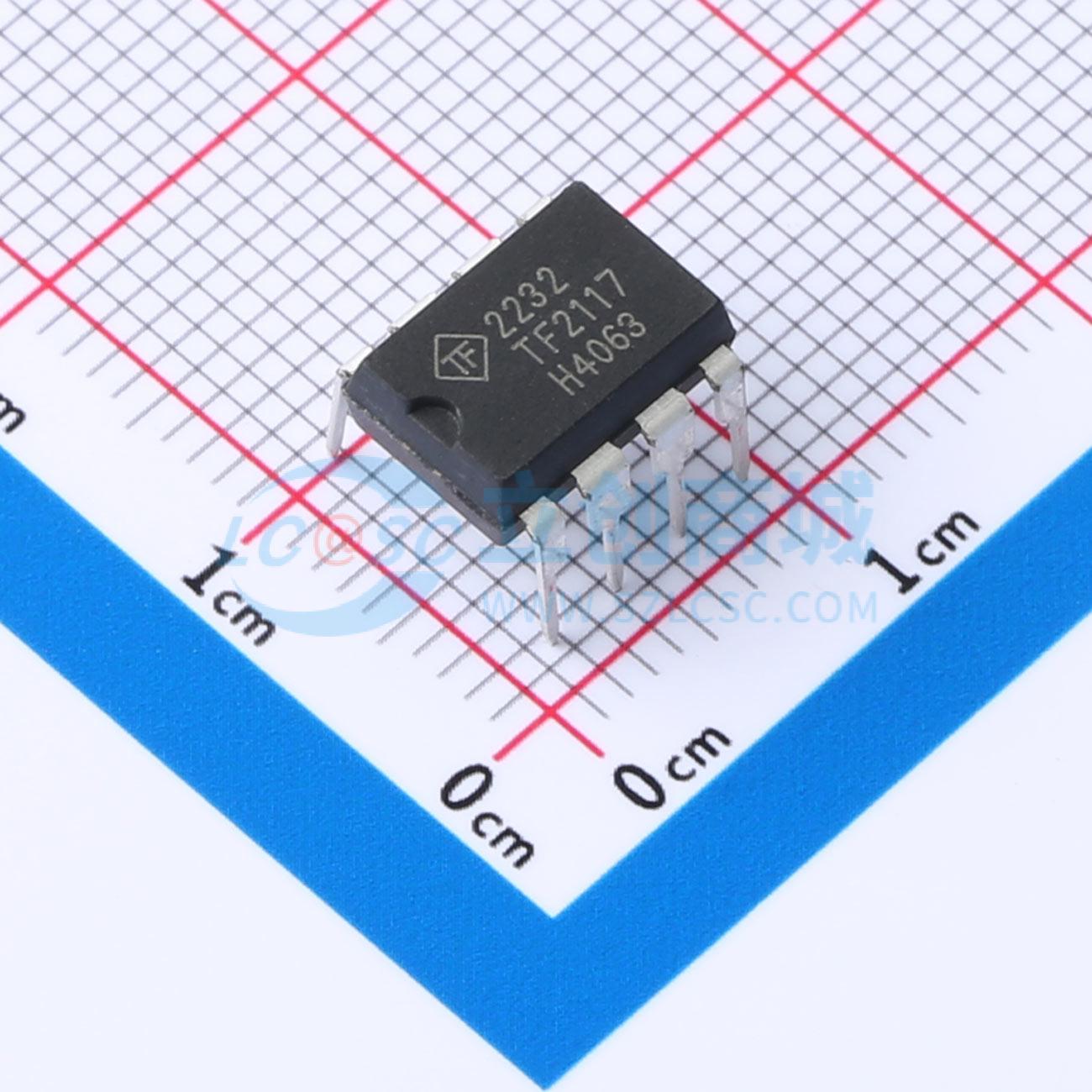

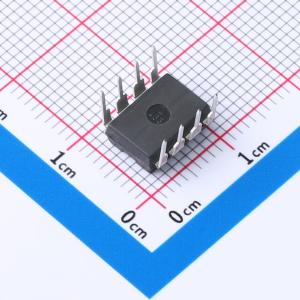

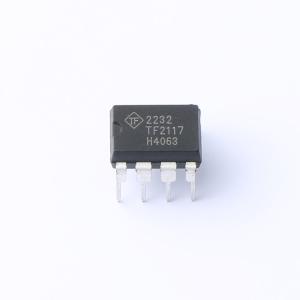

温馨提醒：图片仅供参考，商品以实物为准
TF2117-3AS
单通道驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压600V,高边单通道栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TF2117-3AS
- 商品编号
- C6387924
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.927189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 75ns | |
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 125ns | |
| 传播延迟 tpHL | 105ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 70uA |
商品概述
TF2117和TF2118是高压、高速栅极驱动器，能够在自举操作中驱动一个N沟道MOSFET和IGBT。高压工艺使TF2117和TF2118能够在600V下进行开关操作。TF2117和TF2118的逻辑输入与标准CMOS输出（至3.3V）兼容。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。单个浮动通道可用于高端或低端配置。 TF2117和TF2118采用节省空间的8引脚SOIC和8引脚PDIP封装。它们的工作温度范围扩展至-40℃至+125℃。
商品特性
- 自举操作中的浮动通道可达600V
- 驱动一个N沟道MOSFET或IGBT
- 输出可耐受负瞬变
- 宽逻辑电源：10V至20V
- 带内部下拉的施密特触发逻辑输入
- Vcc和Vbs欠压锁定
- 扩展温度范围：-40℃至+125℃
应用领域
- DC-DC转换器
- AC-DC逆变器
- 电机控制
- D类功率放大器
