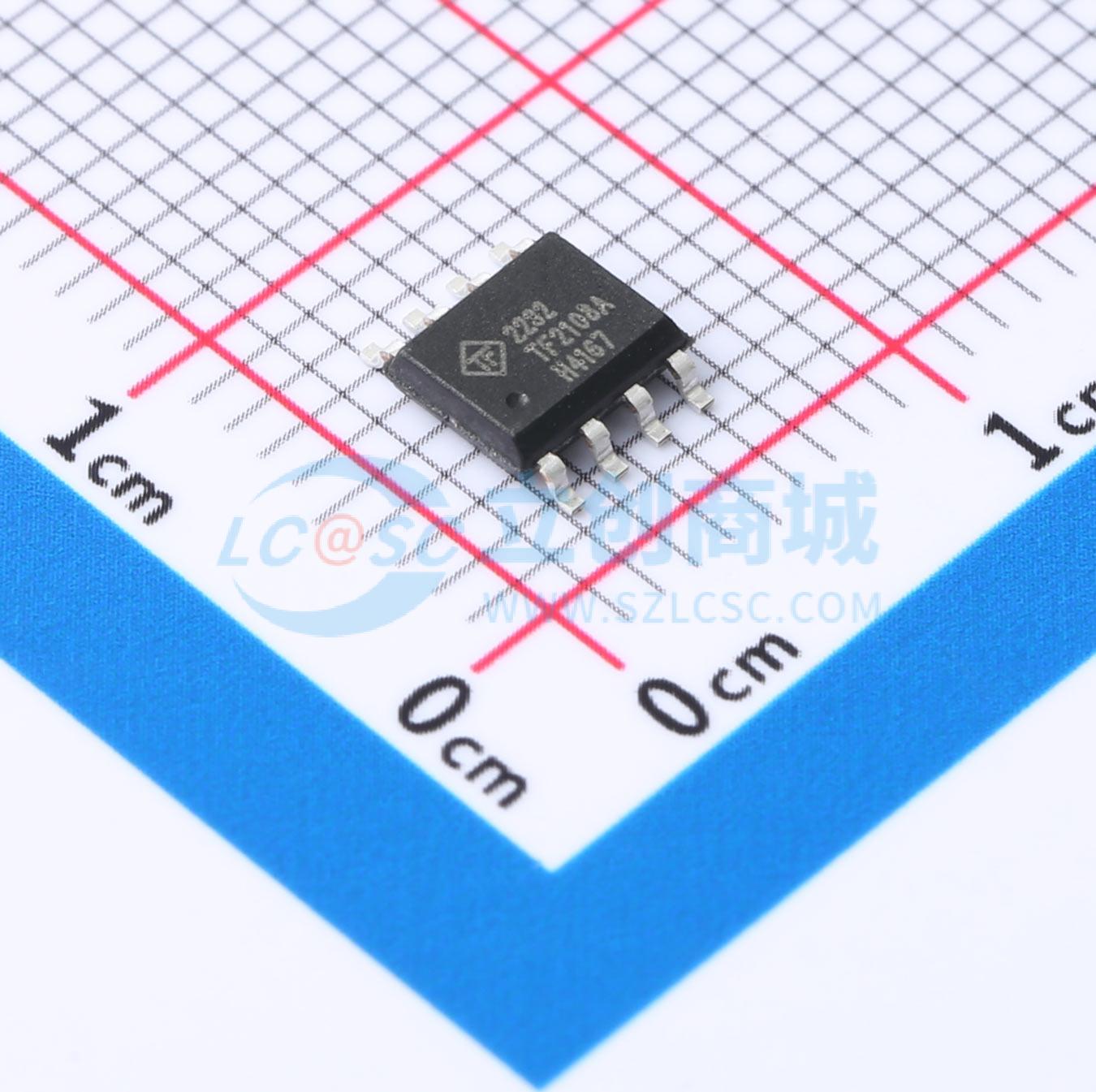

温馨提醒：图片仅供参考，商品以实物为准

TF2108A-TAU

半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压600V,单相,半桥式栅极驱动器,MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF2108A-TAU
商品编号: C6387926
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

TF2108 (A) 是一款高压、高速栅极驱动器，能够以半桥配置驱动 N 沟道 MOSFET 和 IGBT。高压工艺使 TF2108 (A) 的高端在自举操作中可切换至 600V。TF2108 (A) 的逻辑输入与标准 TTL 和 CMOS 电平（低至 3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。内部死区时间可保护高压 MOSFET。 TF2108 (A) 提供 8 引脚 PDIP 和 SOIC 窄封装两种形式。它可在 -40℃ 至 +125℃ 的扩展温度范围内工作。

商品特性

自举操作中浮动高端驱动器可达 600V
以半桥配置驱动两个 N 沟道 MOSFET 或 IGBT
输出可耐受负瞬变
内部逻辑和死区时间（540ns）用于保护 MOSFET
宽逻辑和低端栅极驱动器电源电压：10V 至 20V
逻辑输入（HIN 和 LIN*）具备 3.3V 驱动能力
带内部下拉的施密特触发逻辑输入
高端和低端驱动器的欠压锁定功能
扩展温度范围：-40℃ 至 +125℃

应用领域

DC-DC 转换器
AC-DC 逆变器
电机控制
D 类功率放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	100ns
	下降时间(tf)	35ns
	传播延迟 tpLH	220ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
