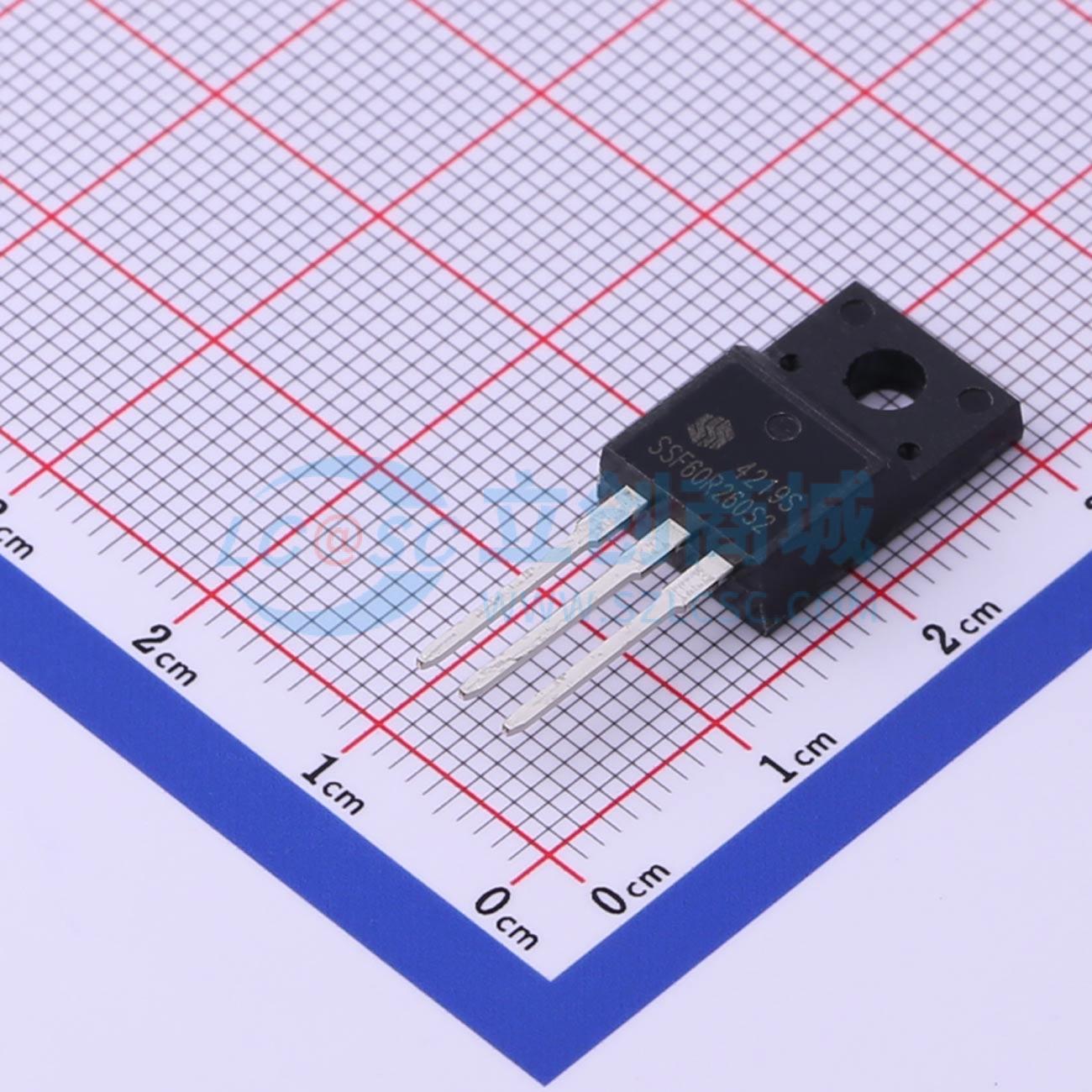

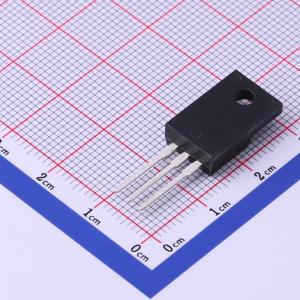

温馨提醒：图片仅供参考，商品以实物为准
SSF60R260S2
1个N沟道 耐压:600V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 上海超致
- 商品型号
- SSF60R260S2
- 商品编号
- C696281
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 220mΩ@10V,8A | |
| 耗散功率(Pd) | 120W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.05nF@100V | |
| 反向传输电容(Crss) | 1.1pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
这款新一代MOSFET旨在将导通电阻（R_DS(ON)）降至最低，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 典型离板高度为0.5 mm，非常适合轻薄型应用
- 低RDS(ON)，可将传导损耗降至最低
- PCB占位面积为2.56 mm²
- 栅极具备ESD保护
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 通过AEC-Q101标准认证，具备高可靠性
应用领域
- 电源管理功能
- 负载开关
