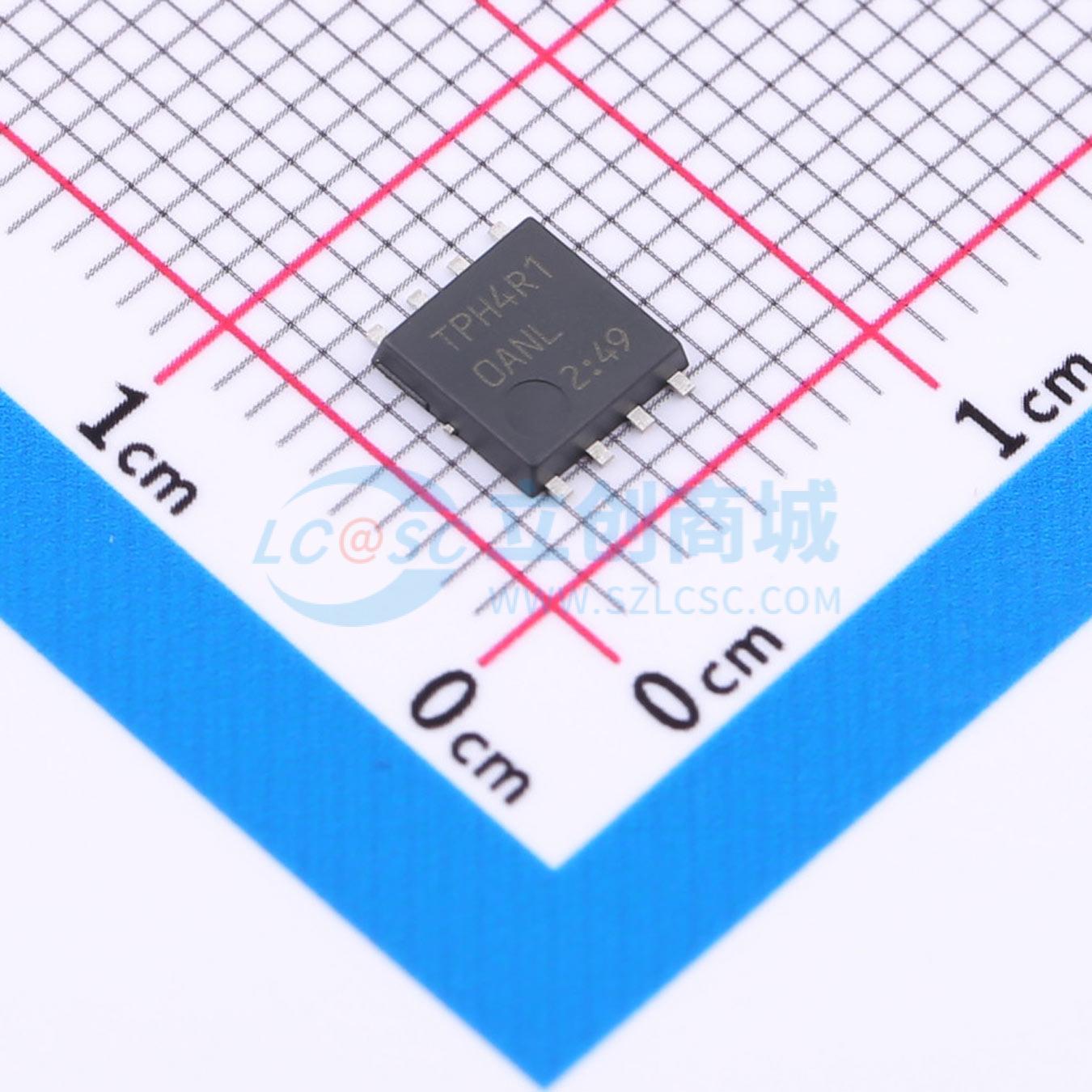

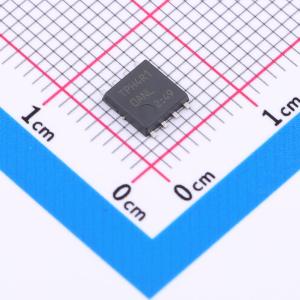

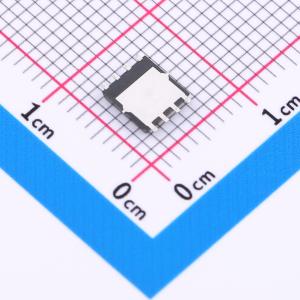

温馨提醒：图片仅供参考，商品以实物为准
TPH4R10ANL,L1Q
1个N沟道 耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：Qsw = 21 nC（典型值）。 小输出电荷：QBS = 74 nC（典型值）。 低漏源导通电阻：RDS(ON) = 3.3 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IDSS = 10 μA（最大值）(VDS = 100 V)。 增强模式：Vth = 1.5 至 2.5 V (VDS = 10 V，ID = 1.0 mA)。应用：高效 DC-DC 转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH4R10ANL,L1Q
- 商品编号
- C6339113
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 3.3mΩ@10V | |
| 耗散功率(Pd) | 67W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 4.85nF@50V | |
| 反向传输电容(Crss) | 29pF@50V | |
| 工作温度 | - | |
| 配置 | - |
商品特性
- 低导通电阻RDS(ON)，以最小化传导损耗
- 低栅极电荷，实现快速功率开关
- 100%进行了单脉冲雪崩耐量（UIS）和栅极电阻（Rg）测试
- 工作结温高达175°C
- 符合欧盟指令2011/65/EU的RoHS标准，且符合WEEE指令2002/96/EC
- 根据IEC 61249-2-21标准，为无卤产品
应用领域
- 无刷直流（BLDC）电机控制
- 电池电源管理
- 直流-直流（DC-DC）转换器
- 次级同步整流
