EMI垫片 金属薄片
- 工业品
价格：￥1.3907价格含税（税率13%）
10+￥1.3207
200+￥1.1457
- 商品型号
- 1447360-9
- 商品编号
- C693045
- 商品毛重
0.03克(g)
- 颜色 本色
广东仓5
购买数量
个
(5000个/圆盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 其它辅料 |
| 属性 | 参数值 |
|---|---|
| 颜色 | 本色 |
商品详情
产品特点 FEATURES

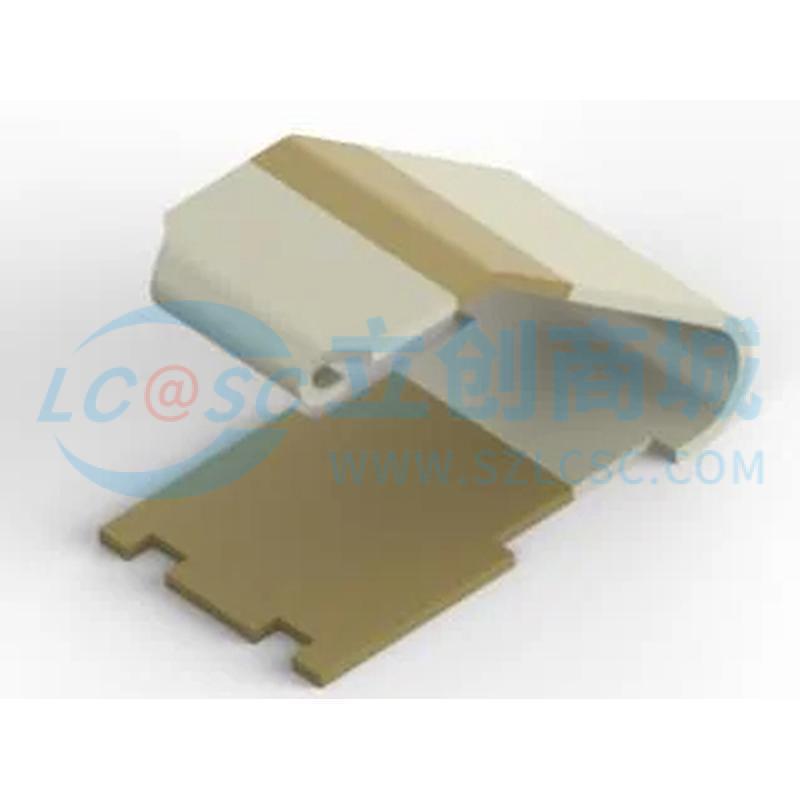

该EMI垫片金属薄片由TE Connectivity（泰科电子）生产，型号为1447360-9，是一款专用于电磁干扰（EMI）屏蔽的高性能组件。其核心材料为铜合金，表面经过预镀镍处理（厚度0.8~1.5μm），并在接触区域和脚部区域进行预镀金处理（厚度0.05~0.1μm），有效提升导电性与抗氧化性能。
产品采用标准卷带包装，每卷含5,000件，便于自动化贴装设备使用，适用于SMT生产线。其结构设计紧凑，尺寸精度高，公差控制在±0.3mm以内，确保在高密度电路板上的可靠安装。
该屏蔽指（Shield Finger）具有良好的弹性与压接能力，可紧密贴合连接器或PCB边缘，形成有效的电磁屏蔽屏障，防止外部电磁波侵入或内部信号泄露。
产品符合工业级可靠性要求，具备优异的耐腐蚀性和机械稳定性，适用于恶劣环境下的长期运行。
使用场景 APPLICATIONS
本产品广泛应用于需要高电磁兼容性的电子设备中，尤其适合以下场景：
1
高频通信设备（如5G基站、路由器、交换机）中的接口屏蔽
2
工业控制设备、PLC系统及自动化装置的信号接口防护
3
汽车电子系统（如车载信息娱乐系统、ADAS模块）中的EMI抑制
4
医疗电子设备（如监护仪、影像设备）的电磁安全防护
5
许多领域对电磁干扰敏感的关键部件
作为屏蔽指，它通常安装于连接器外壳或PCB边缘，配合屏蔽罩或金属外壳，构成完整的EMI防护体系。特别适用于需要通过EMC认证（如FCC、CE、CISPR等）的产品设计中。
注意事项 PRECAUTIONS
1
请确保安装前清洁PCB焊盘及接触区域，避免氧化层或污染物影响电气连接。
2
安装时需遵循推荐的焊接工艺参数，避免过热导致镀层脱落或材料变形。
3
本产品为精密元件，建议使用自动贴装设备进行安装，以保证一致性和良率。
4
存储时应保持干燥、无尘环境，避免受潮或接触腐蚀性气体。
5
不得随意更改或裁剪产品结构，以免影响屏蔽效果和机械强度。
6
请参考原厂提供的装配指南与热循环测试数据，确保在目标应用中的长期可靠性。
7
此产品为一次性使用件，不可重复拆卸或回收利用。
