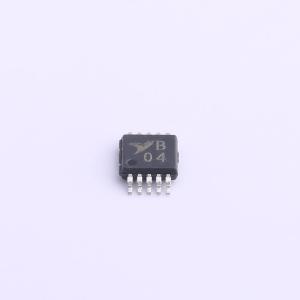

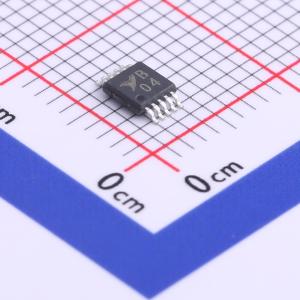

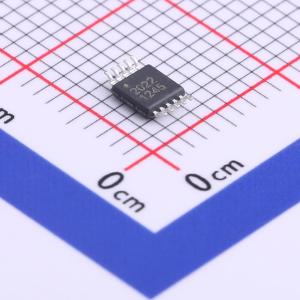

CBM53D04AMS

CBM53D04/CBM53D14/CBM53D24 是采用 MSOP10L 封装的四路 8 位、10 位和 12 位缓冲电压输出 DAC，可在 2.5V 至 5.5V 单电源下工作，在 3V 时仅消耗 500uA 电流。它们具有片上轨到轨输出放大器，压摆率为 0.7V/μs。采用与标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准兼容的三线串行接口，时钟速率最高可达 30MHz。 四个 DAC 的参考电压源自一个参考引脚。所有 DAC 的输出可以同时更新。器件集成了上电复位电路，确保 DAC 输出在上电时为 0V，并保持该状态直到向器件进行有效写入操作。这些器件具备掉电功能，可将电流消耗降至 200nA（5V 时）和 80nA（3V 时）。 CBM53D04/CBM53D14/CBM53D24 是采用 CMOS 工艺制造的四路电阻串 DAC，分辨率分别为 8 位、10 位和 12 位。每个器件包含四个输出缓冲放大器，并通过三线串行接口进行写入操作。它们在 2.5V 至 5.5V 单电源下工作，输出缓冲放大器可提供轨到轨输出摆幅，压摆率为 0.7V/μs。四个 DAC 共享一个参考输入引脚。这些器件具有可编程掉电模式，在该模式下，所有 DAC 可完全关闭，输出呈高阻抗状态。 一个 DAC 通道的架构由一个电阻串 DAC 和一个输出缓冲放大器组成。Refin 引脚的电压为 DAC 提供参考电压。DAC 的输入编码为直二进制编码。 四个 DAC 共用一个参考输入引脚。参考输入未经过缓冲。由于不受任何参考放大器的裕量或底量要求限制，用户可使用低至 0.25V 或高至 VDD 的参考电压。建议在外部电路中使用缓冲参考源。输入阻抗典型值为 45kΩ。 输出缓冲放大器能够在其输出端产生轨到轨电压，当参考电压为 VDD 时，输出范围为 0V 至 VDD。它能够驱动 2kΩ 负载接地或接 VDD，并可与 500pF 电容并联接地或接 VDD。压摆率为 0.7V/μs，半量程建立时间至 ±0.5LSB。

• 低功耗运行：3V 时 500uA，5V 时 600uA
• 2.5V 至 5.5V 电源供电
• 掉电模式：3V 时 80nA，5V 时 200nA
• 双缓冲输入逻辑
• 输出范围：0V 至 VREF
• 上电复位至 0V
• 片上轨到轨输出缓冲放大器
• 温度范围 -40℃ 至 +105℃

• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
• 工业过程控制
