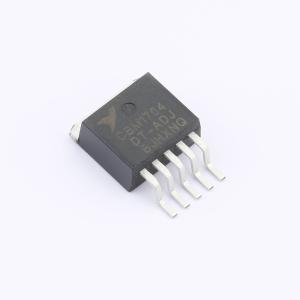

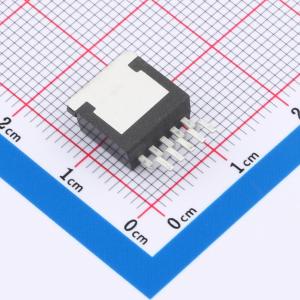

CBM1764DT-ADJ

快速瞬态响应的3A低压差线性调整器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM1764DT 是一款快速瞬态响应的 3A 低压差线性调整器。电路能够提供 3A 的负载能力，此时压差为 340mV。工作时的静态电流在 1mA 左右，关断状态下静态电流下降到 1uA 以下。静态电流处于良好受控状态，与其他许多稳压器不同，此器件的静态电流在欠压状态下不会增大。除了快速瞬态响应之外，CBM1764DT 还拥有非常低的输出电压噪声，从而使其非常适合为传感 RF 系统供电。
品牌名称: Corebai(芯佰微)
商品型号: CBM1764DT-ADJ
商品编号: C692894
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.194克(g)

商品参数

商品概述

CBM1764DT 是一款快速瞬态响应的 3A 低压差线性调整器。电路能够提供 3A 的负载能力，此时压差为 340mV。工作时的静态电流在 1mA 左右，关断状态下静态电流下降到 1uA 以下。静态电流处于良好受控状态，与其他许多稳压器不同，此器件的静态电流在欠压状态下不会增大。除了快速瞬态响应之外，CBM1764DT 还拥有非常低的输出电压噪声，从而使其非常适合为传感 RF 系统供电。输出电压范围为 1.2V 到 20V，可采用低至 10uF 的输出电容保持稳定。内部保护电路包括反向保护、电流限制、过热保护和反向电流保护。器件可提供 1.5V、1.8V、2.5V、3.3V 的固定输出电压，并可作为一款具备 1.2V 基准电压的可调产品。CBM1764DT 稳压器采用 5 引脚 TO - 263 封装。

商品特性

快速瞬态响应
输出电流：3A
输入输出压差：340mV（负载 3A）
低噪声：40uVRMS（10Hz - 100kHz）
1mA 静态电流
宽输入电压范围：2.7V - 20V
不需要保护二极管
欠压模式中静态电流受控
固定输出电压：1.5V、1.8V、2.5V、3.3V
可调输出范围：1.2V - 20V
关断状态下静态电流 1uA 以内
10uF 输出电容可保证输出稳定
采用陶瓷电容可保证输出稳定
反向保护功能
无反向电流

应用领域

3.3V 到 2.5V 逻辑电源
用于开关电源的后置稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.2V~20V
	输出电流	3A
	电源纹波抑制比(PSRR)	63dB@(120Hz)
	压差	340mV@(3A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	40uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
