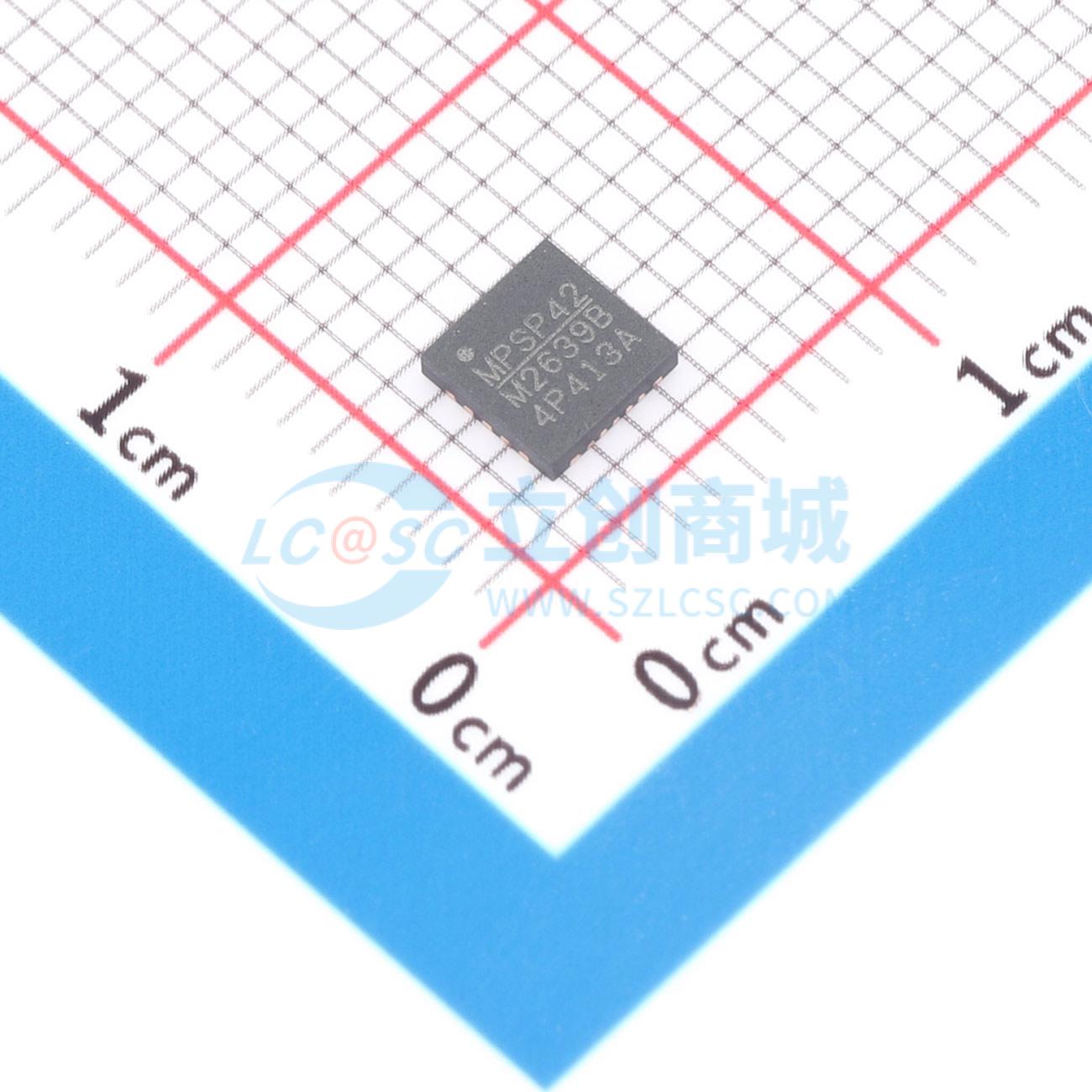

MP2639BGR-Z

MP2639B单节锂离子/聚合物电池充电管理器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP2639B 是一款高度集成、灵活的开关模式电池充电管理器件，适用于单节锂离子和锂聚合物电池，可广泛应用于各类便携式设备。MP2639B 有三种工作模式：充电模式、放电模式和睡眠模式。当有输入电源时，MP2639B 作为开关充电器，可在 5V 至 16V 的宽输入电源范围内为单节电池充电，该范围可覆盖 USB PD 电压等级。MP2639B 会自动检测电池电压，并分三个阶段为电池充电：预充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。当无输入电源时，MP2639B 可通过调节 FB 引脚的反馈电压，为 IN 引脚提供宽范围的升压电压。与 PD 控制器配合使用时，MP2639B 可支持 USB PD 标准输出电压等级。为确保安全运行，MP2639B 将芯片温度限制在预设值 120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。
品牌名称: MPS(芯源)
商品型号: MP2639BGR-Z
商品编号: C6306070
商品封装: QFN-26(4x4)
包装方式: 编带
商品毛重: 0.2255克(g)

商品参数

商品概述

MP2639B 是一款高度集成、灵活的开关模式电池充电管理器件，适用于单节锂离子和锂聚合物电池，可广泛应用于各类便携式设备。 MP2639B 有三种工作模式：充电模式、放电模式和睡眠模式。当有输入电源时，MP2639B 作为开关充电器，可在 5V 至 16V 的宽输入电源范围内为单节电池充电，该范围可覆盖 USB PD 电压等级。MP2639B 会自动检测电池电压，并分三个阶段为电池充电：预充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。当无输入电源时，MP2639B 可通过调节 FB 引脚的反馈电压，为 IN 引脚提供宽范围的升压电压。与 PD 控制器配合使用时，MP2639B 可支持 USB PD 标准输出电压等级。为确保安全运行，MP2639B 将芯片温度限制在预设值 120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。

商品特性

4.5V 至 16V 输入电压范围
集成基于输入电流和输入电压的电源管理功能
高达 5A 的可编程充电电流
4.35V 充电电压，精度为 0.5%
高达 3A 的可编程升压输出电流
高达 16V 的可编程升压输出电压
用于温度监测的负温度系数引脚
可编程定时器备用保护
放电模式负载跟踪补偿
热调节和热关断
内部电池反向漏电阻断
集成升压模式短路保护
4 个 LED 电池电量和状态指示
4mmx4mm QFN - 26 封装

应用领域

电站应用
USB PD 移动电源
移动互联网设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~16V
	最大充电电流	4.6A
	充电饱和电压	4.35V
	放电截止电压	3V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	2.5mA
