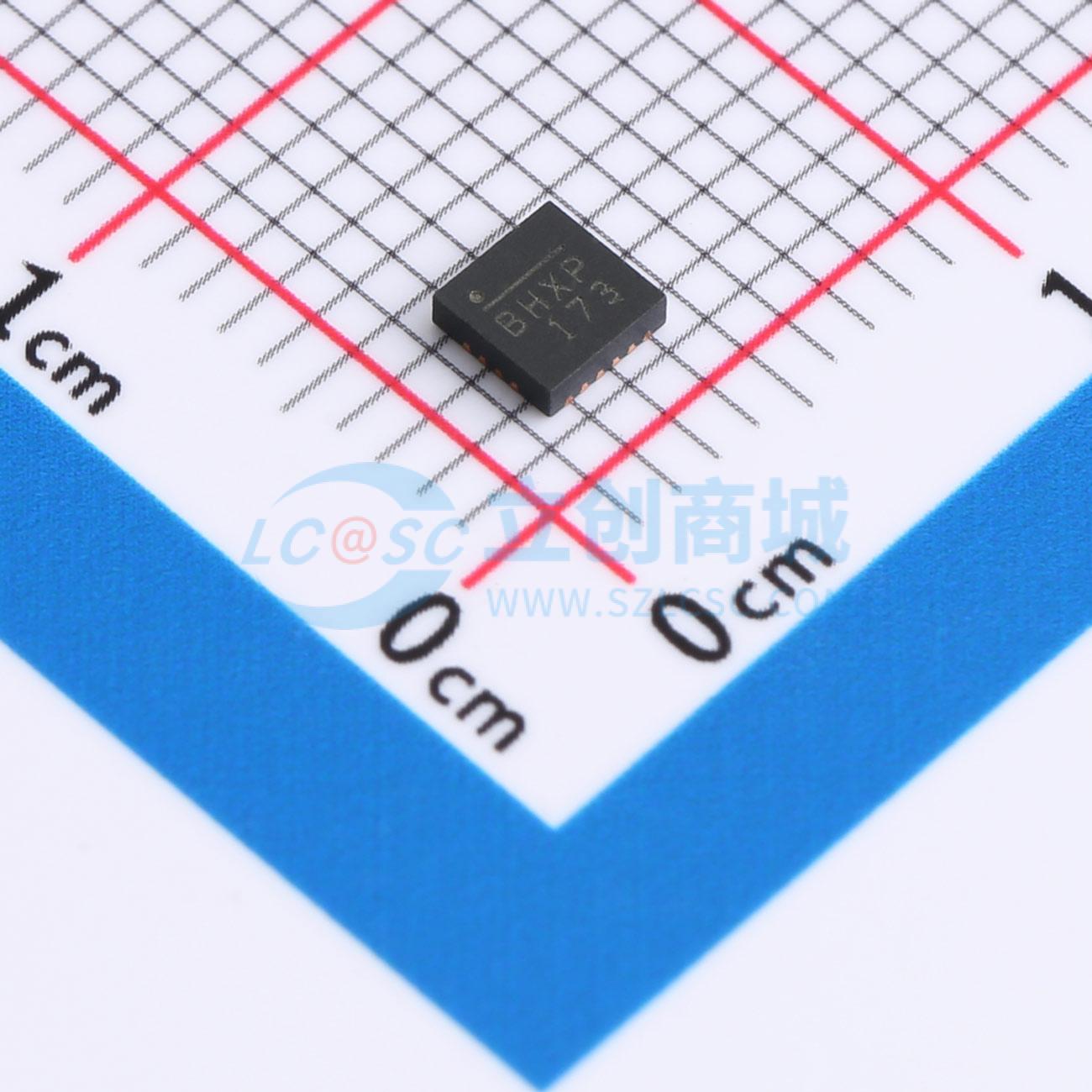

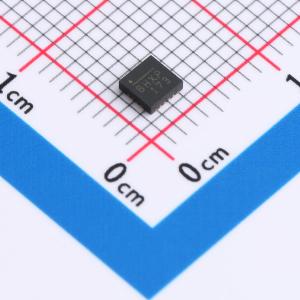

温馨提醒：图片仅供参考，商品以实物为准
MP2695GQ-0000-Z
支持I2C控制、具备JEITA配置文件的单节电池开关型充电器
SMT扩展库PCB免费打样
- 描述
- MP2695是一款高度集成、灵活的开关模式电池充电管理器件，专为单节锂离子和锂聚合物电池设计，适用于广泛的便携式应用。MP2695集成了三个电池充电阶段：预充电、恒流充电和恒压充电。该器件还通过输入电流限制调节和最小输入电压调节来管理输入电源。通过I²C接口，主机可以灵活地编程设置充电参数。也可以从寄存器中读取器件的工作状态。安全特性包括输入过压保护、电池欠压保护、热关断和JEITA电池温度监测。MP2695采用21引脚QFN（3mmx3mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2695GQ-0000-Z
- 商品编号
- C6306077
- 商品封装
- QFN-21(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~11V | |
| 最大充电电流 | 3.6A | |
| 充电饱和电压 | 4.45V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 25uA | |
| 接口类型 | I2C |
商品概述
MP2695是一款高度集成、灵活的开关模式电池充电管理器件，专为单节锂离子和锂聚合物电池设计，适用于广泛的便携式应用。 MP2695集成了三个电池充电阶段：预充电、恒流充电和恒压充电。该器件还通过输入电流限制调节和最小输入电压调节来管理输入电源。 通过I²C接口，主机可以灵活地编程设置充电参数。也可以从寄存器中读取器件的工作状态。 安全特性包括输入过压保护、电池欠压保护、热关断和JEITA电池温度监测。 MP2695采用21引脚QFN（3mmx3mm）封装。
商品特性
- 4.0V至11V工作电压范围
- 最高可持续承受16V输入电压
- 500mA至3.6A可编程充电电流
- 3.6V至4.45V可编程充电调节电压，精度±0.5%
- 100mA至3A可编程输入电流限制，精度±10%
- 用于最大适配器功率跟踪的最小输入电压环路
- 空闲模式下超低25μA电池放电电流
- 全面的安全特性：
- 具有可编程温度阈值的完全可定制JEITA曲线
- 充电安全定时器
- 输入过压保护
- 热关断
- 用于电池电流监测的模拟电压输出IB引脚
- 状态和故障监测
- 采用小型QFN - 21（3mmx3mm）封装
应用领域
- 蓝牙音箱
- 移动设备
