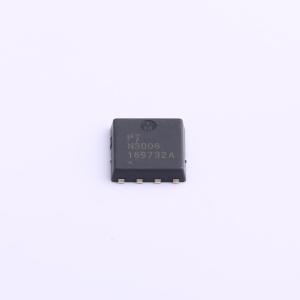

温馨提醒：图片仅供参考，商品以实物为准
PTN3006
30V/80A N沟道先进功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻RDS(on) @ 5V逻辑。5V逻辑电平控制。PDFN5X6 SMD封装。无铅，符合RoHS标准。应用：高端负载开关。电池开关
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTN3006
- 商品编号
- C692864
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 41W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 1.9nF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -40℃~+175℃ |
商品特性
-沟槽功率DTMOS技术-低漏源导通电阻(RDS(ON))-低栅极电荷-针对快速开关应用进行优化
应用领域
-直流/直流和交流/直流转换器中的同步整流-电信和工业领域的隔离式直流/直流转换器
