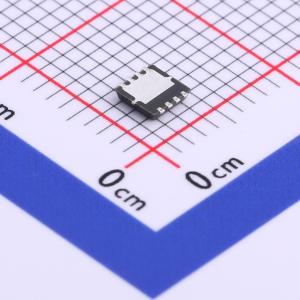

温馨提醒：图片仅供参考，商品以实物为准
PTN30P03
-30V/-30A P沟道先进功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：4.5V逻辑电平控制。 PDFN3333贴片封装。应用：高端负载开关。 电池开关
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTN30P03
- 商品编号
- C692865
- 商品封装
- PDFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 9mΩ@10V；13mΩ@4.5V | |
| 耗散功率(Pd) | 3.5W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 81nC@10V | |
| 输入电容(Ciss) | 3.98nF@15V | |
| 反向传输电容(Crss) | 420pF@15V | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 450pF |
商品特性
- 4.5V逻辑电平控制
- PDFN3333贴片封装
应用领域
- 高端负载开关
- 电池开关
- 专为便携式产品的电源管理应用优化，如航模、移动电源、无刷电机、主板等
