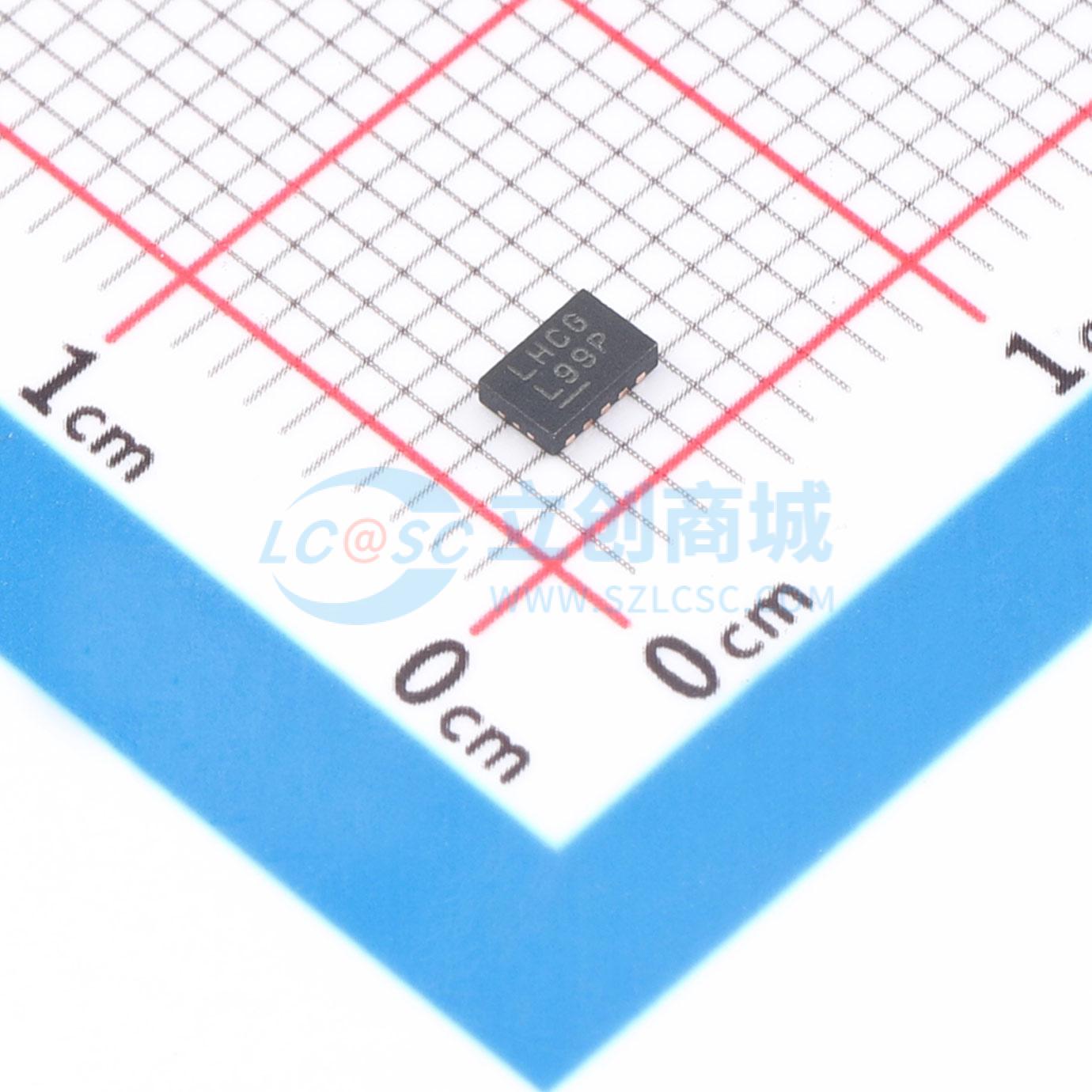

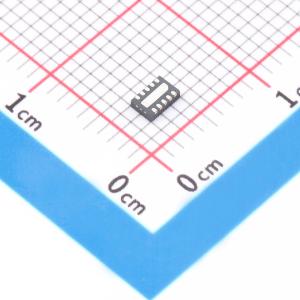

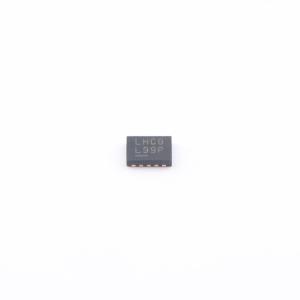

温馨提醒：图片仅供参考，商品以实物为准

LTC7106EDDB#TRMPBF

具 PMBus 接口的 7 位电流 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC7106EDDB#TRMPBF
商品编号: C690128
商品封装: DFN-10-EP(2x3)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

一款精密的、由PMBus控制的双向电流数模转换器，可调节任何传统VFB参考稳压器的输出电压。能与绝大多数电源管理控制器或稳压器配合使用，实现输出电压的数字控制。内部上电复位电路会使DAC输出电流保持为零（IDAC高阻抗），直到进行有效写入操作。其特性包括一个范围位，便于与几乎任何阻抗电阻分压器轻松接口，以及一个漏极开路GPO输出，用于控制DC/DC稳压器的运行或使能引脚。在大多数应用中，通过合理设计可显著降低电流DAC误差。由具备图形用户界面（GUI）的ADI LTpowerPlay开发工具提供支持。

商品特性

±0.8% IDAC正输出电流精度（全温度范围）
±1.5% IDAC负输出电流精度（全温度范围）
符合PMBus/I2C标准的串行接口
输入电压范围：2.5V至5.5V
禁用时IDAC输出为高阻抗
宽IDAC工作电压（0.4V至2.0V）
用于DC/DC输出电压控制的7位可编程DAC输出电流
宽范围IDAC输出电流：±16μA至±256μA
可编程压摆率：每比特500ns至3ms
采用10引脚3mm×2mm DFN封装

应用领域

通用电源系统
电信系统
工业应用

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	7位
	接口类型	I2C
	工作电压	2.5V~5.5V

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	静态电流	1.4mA
