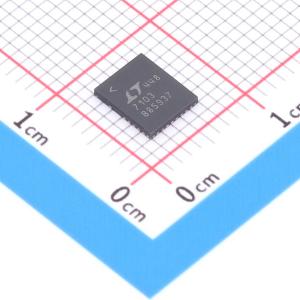

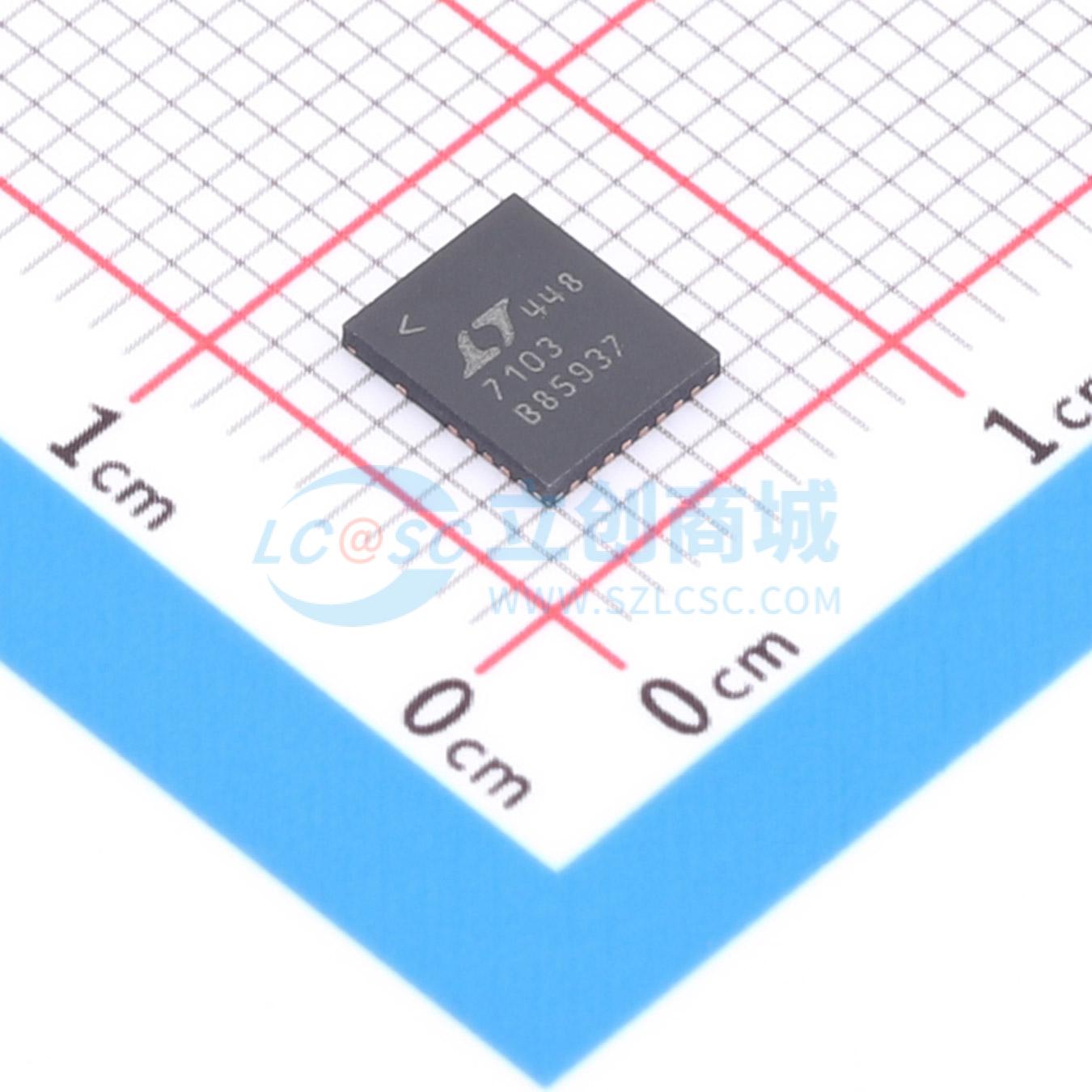

LTC7103EUHE#TRPBF

105V、2.3A 低EMI同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 105V、2.3A、低 EMI、同步降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LTC7103EUHE#TRPBF
商品编号: C690121

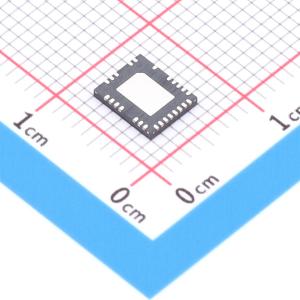

商品封装: QFN-36-EP(5x6)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

LTC7103是一款高效、单片式同步降压DC/DC转换器，采用恒定频率、平均电流模式控制架构。它的输入电压范围为4.4V至105V，可提供1V至输入电压（VIN）的可调稳压输出电压，同时输出电流最高可达2.3A。 LTC7103具有高频工作特性和极短的最小导通时间，可减小电感尺寸，即使在极高降压比的情况下也能实现恒定频率工作。此外，LTC7103通过100%最大占空比工作实现了尽可能低的压降。在轻载工作时，可通过选择突发模式（Burst Mode）或跳脉冲工作模式来优化转换器效率和输出纹波。 LTC7103具备精确、高速的平均电流编程和监测功能，无需外部检测电阻。其他特性包括用于最大化效率的旁路LDO、固定或可调输出电压及环路补偿，以及一系列增强可靠性的保护功能。

商品特性

宽输入电压（VIN）范围：4.4V至105V（绝对最大110V）
超低电磁干扰（EMI）/电磁兼容性（EMC）辐射：符合CISPR 25标准
调节48V输入电压至3.3V输出电压时，静态电流（IO）为2μA
无需外部检测电阻（RSENSE）即可实现快速、精确的输出电流编程和监测
砖墙式电流限制
极短的最小导通时间：40ns
宽输出电压（VOUT）范围：1V至输入电压（VIN）
100%最大占空比工作
可编程固定频率：200kHz至2MHz
八种引脚可选的固定（1.2V至15V）或可调输出电压
轻载时可选择跳脉冲或低纹波突发模式工作
锁相环（PLL）与外部时钟同步
外部电源（EXTVCC）LDO可由3.3V至40V的输出电压（VOUT）为芯片供电
可选优化环路（OPTI-LOOP）或固定内部补偿
输入和输出过压保护
散热增强型（5mm×6mm）QFN封装

应用领域

电池充电器和恒流/恒压电源
工业、重型设备
医疗仪器和通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~105V
	输出电压	1V~105V
	输出电流	2.3A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	64uA
	开关管(内置/外置)	内置
	输出类型	可调
