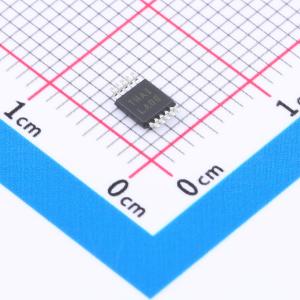

温馨提醒：图片仅供参考，商品以实物为准

LTC3530EMS#PBF

宽输入电压同步降压-升压型 DC/DC 转换器

描述: 是宽VIN范围、高效、固定频率的降压-升压DC/DC转换器，可在高于、低于或等于输出电压的输入电压下工作。IC中采用的拓扑结构在所有工作模式下提供连续的传递函数，适用于单锂离子、两节碱性或镍氢应用，其中输出电压在电池电压范围内。与LTC3440降压-升压DC/DC转换器引脚兼容，但增加了可编程自动Burst Mode操作，并将VIN / VOUT范围扩展到1.8V。开关频率高达2MHz可通过外部电阻编程
品牌名称: ADI(亚德诺)
商品型号: LTC3530EMS#PBF
商品编号: C684900
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.01克(g)

商品参数

商品概述

LTC3530是一款宽VIN范围、高效、固定频率的降压-升压型DC/DC转换器，可在输入电压高于、低于或等于输出电压的条件下工作。该IC采用的拓扑结构可在所有工作模式下提供连续的传输函数，使其非常适合单节锂离子电池、两节碱性电池或镍氢电池应用，其中输出电压处于电池电压范围内。 LTC3530与LTC3440降压-升压型DC/DC转换器引脚兼容，但增加了可编程自动突发模式操作，并将VIN/VOUT范围扩展至1.8V。可通过一个外部电阻对高达2MHz的开关频率进行编程。自动突发模式操作允许用户通过将一个电阻连接在BURST引脚和地之间，对突发模式操作的负载电流阈值进行编程。其他特性包括1μA关断电流、短路保护、可编程软启动控制、电流限制和热关断功能。LTC3530采用散热增强型10引脚（3mmx3mm）DFN或MSOP封装。

商品特性

输入电压高于、低于或等于输出电压时均可实现稳压输出
输入范围为1.8V至5.5V，输出范围为1.8V至5.25V
当VIN为1.8V时，连续输出电流可达250mA
采用锂离子电池供电时，连续输出电流可达600mA，峰值输出电流可达1A
单电感同步整流：效率高达96%
可编程自动突发模式操作
关断时输出断开
与LTC3440引脚兼容
可编程频率范围为300kHz至2MHz
关断电流小于1μA
采用小型散热增强型10引脚（3mmx3mm）DFN和10引脚MS封装

应用领域

MP3播放器
手持仪器
数码相机
智能手机
便携式GPS设备
微型硬盘驱动器电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.25V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
