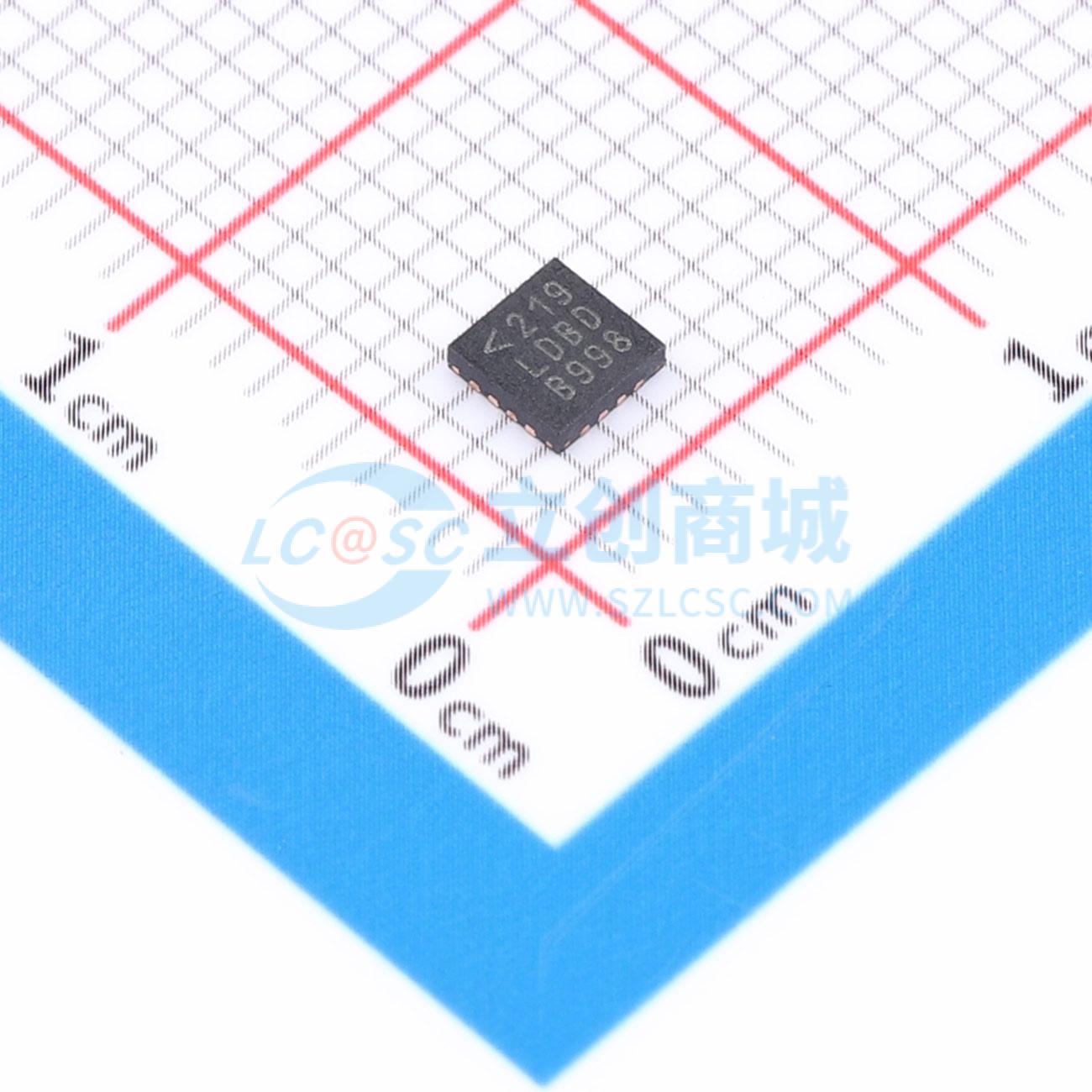

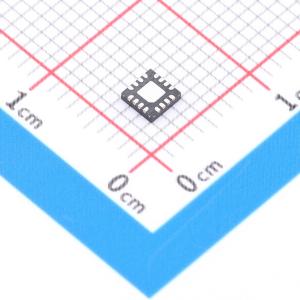

LTC3537EUD#PBF

2.2MHz、600mA 同步升压型 DC/DC 转换器和 100mA LDO

品牌名称: ADI(亚德诺)
商品型号: LTC3537EUD#PBF
商品编号: C684929
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.26克(g)

商品参数

商品概述

LTC3537将一个高效的2.2MHz升压型DC/DC转换器与一个独立的100mA低压差稳压器（LDO）相结合。该升压转换器可从低至0.68V的输入电压启动，内部包含一个0.4Ω的开关和一个0.6Ω的同步整流器，在关断禁用时，同步整流器会与输出断开连接。 2.2MHz的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而使解决方案的占板面积最小化。电流模式PWM设计采用内部补偿，减少了外部元件数量。在检测到轻负载电流之前，保持固定频率开关，此时进入突发模式（Burst Mode）操作以实现效率最大化。对于低噪声操作，可以禁用突发模式操作。抗振铃电路通过在不连续模式下对电感器进行阻尼来降低EMI。其他特性包括低于1μA的低关断电流和热过载保护。集成的LDO稳压器提供极低噪声、可编程的低压差电源。

商品特性

输入电压（VIN）：0.68V至5V，输出电压（VOUT）：1.5V至5.25V
输出电流（IOUT）：在3.3V、输入电压（VIN）>0.8V时为100mA
2.2MHz固定频率操作
带输出断开功能的同步整流器
突发模式操作（引脚可选）
输入电压（VIN）：1.8V至5.5V，输出电压（VOUT）：0.6V至5V
输出电流（IOUT）：100mA
50mA时的压差电压为100mV
在开关频率（fSW）下的纹波抑制比为24dB
电源正常指示
低电池比较器
静态电流（IQ）为30μA
3mm×3mm×0.75mm薄型封装

应用领域

无线麦克风
便携式医疗仪器
降噪/便携式耳机
RF和音频电源

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	680mV~5V
	输出电压	-
	输出电流	-
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	是
	输出通道数	2
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	-
