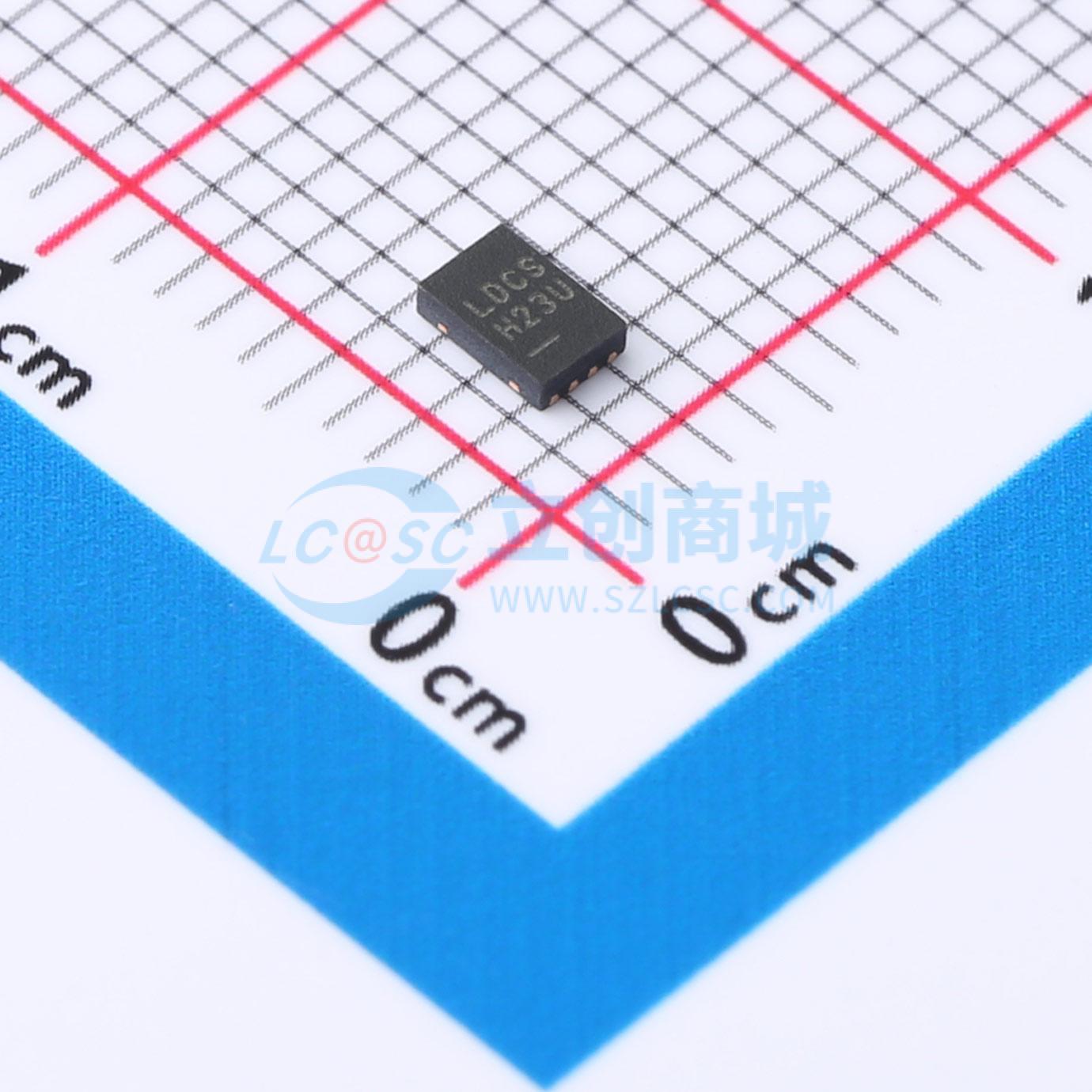

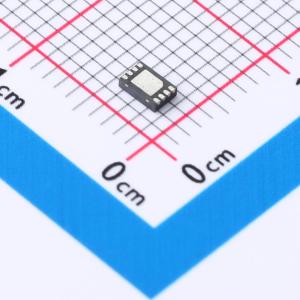

温馨提醒：图片仅供参考，商品以实物为准

LTC3539EDCB#TRPBF

2A，1MHz/2MHz 同步升压 DC/DC 转换器

描述: 2A、1MHz / 2MHz 同步升压型 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3539EDCB#TRPBF
商品编号: C684933
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

LTC3539/LTC3539 - 2是具有输出断开功能的同步2A升压型DC/DC转换器。同步整流技术可在2mmx3mm的超薄DFN封装中实现高效率。700mV的启动电压可延长电池使用寿命，启动后可在低至500mV的电压下工作。 1MHz（LTC3539）或2MHz（LTC3539 - 2）的开关频率允许使用小型、超薄电感器和陶瓷电容器，从而最大限度地减小解决方案的尺寸。电流模式PWM设计采用内部补偿，减少了外部元件数量。LTC3539/LTC3539 - 2具备引脚控制的轻载自动突发模式操作功能。抗振铃电路可通过抑制不连续模式下的电感来降低EMI。其他特性包括低于1µA的低关断电流和热过载保护。 LTC3539/LTC3539 - 2采用2mmx3mmx0.75mm的DFN封装。

商品特性

由两节碱性/镍氢电池供电，可提供900mA的3.3V输出
由锂聚合物电池供电，可提供900mA的5V输出
启动电压：700mV
输出电压范围：1.5V至5.25V
效率高达94%
输入电压大于输出电压时可正常工作
反馈电压容差：±1.5%
1MHz（LTC3539）或2MHz（LTC3539 - 2）固定频率工作模式
输出断开功能
可选突发模式或PWM工作模式
静态电流：10µA
逻辑控制关断：<1µA
仅需6个外部元件
超薄（2mmx3mmx0.75mm）DFN封装

应用领域

医疗仪器
便携式条形码扫描仪
降噪耳机
便携式GPS导航设备
掌上电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5V
	输出电压	1.5V~5.25V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
