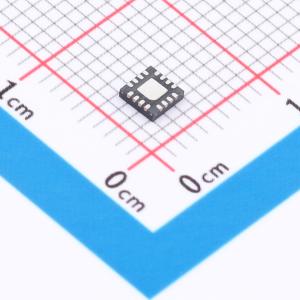

温馨提醒：图片仅供参考，商品以实物为准
LTC3544EUD#PBF
四通道同步降压型稳压器：2.25MHz、300mA、200mA、200mA、100mA
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3544EUD#PBF
- 商品编号
- C684954
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.25V~5.5V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 300mA；100mA；200mA | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTC3544 是一款四路高效单片同步降压稳压器，采用恒定频率、电流模式架构。四个稳压器通过独立的运行引脚独立工作。2.25V至5.5V的输入电压范围使LTC3544非常适合单节锂离子/聚合物电池供电的应用。100%占空比提供了低压差操作，延长了便携式系统的电池续航时间。低纹波突发模式操作在轻负载下提高了效率，进一步延长了电池续航时间，通常仅有20mV的纹波。
开关频率内部设定为2.25MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.8V反馈参考电压轻松支持低输出电压。
LTC3544 采用低剖面（0.75mm）（3mm x 3mm）QFN封装。
应用领域
- 手机
- 个人信息设备
- 无线和DSL调制解调器
- 数码相机
- 媒体播放器
- 便携式仪器
