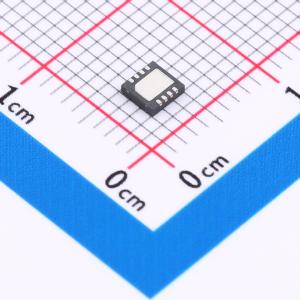

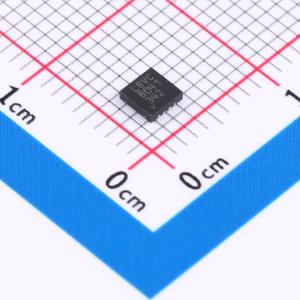

温馨提醒：图片仅供参考，商品以实物为准

LTC3531EDD#PBF

200mA 降压-升压型同步 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC 3531/LTC3531 - 3.3/LTC3531 - 3 是同步降压 - 升压型 DC/DC 转换器，可在高于、低于或等于输出电压的输入电压下工作。这些集成电路采用的拓扑结构可在所有工作模式下实现连续转换，使该产品非常适用于单节锂离子电池以及多节碱性或镍氢电池应用。转换器以突发模式工作，可减小解决方案的尺寸和元件数量，同时在很宽的负载电流范围内实现高转换效率
品牌名称: ADI(亚德诺)
商品型号: LTC3531EDD#PBF
商品编号: C684902
商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.266667克(g)

商品参数

商品概述

LTC3531/LTC3531 - 3.3/LTC3531 - 3 是同步降压 - 升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下工作。该集成电路采用的拓扑结构可在所有工作模式下实现连续转换，使其非常适合单节锂离子电池以及多节碱性或镍氢电池应用。这些转换器采用突发模式工作，可减小解决方案的占板面积和元件数量，同时在宽负载电流范围内实现高转换效率。这些器件包含两个 0.5Ω N 沟道 MOSFET 开关和两个 P 沟道开关（0.5Ω、0.8Ω）。静态电流通常为 16μA，使其非常适合电池供电应用。其他特性包括小于 1μA 的关断电流、电流限制、热关断和输出断开功能。固定电压版本采用 6 引脚 ThinSOT 封装，固定和可调版本采用 3mm x 3mm DFN 封装。

商品特性

输入高于、低于或等于输出时均可实现稳压输出
单电感
效率高达 90%
输入电压范围：1.8V 至 5.5V
3.6V 输入时，3.3V 输出可提供 200mA 电流
2.5V 输入时，3V 输出可提供 125mA 电流
固定输出电压版本（TSOT、DFN）：3.3V、3V
可调输出电压版本（DFN）：2V 至 5V
突发模式工作，无需外部补偿
超低静态电流：16μA，关断电流小于 1μA
固定电压版本仅需 3 个外部元件
短路保护
关断时输出断开
提供 6 引脚 ThinSOT 和 3mmx3mm DFN 封装

应用领域

手持仪器
MP3 播放器
手持电脑
PDA/GPS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	2V~5V
	输出电流	200mA
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
