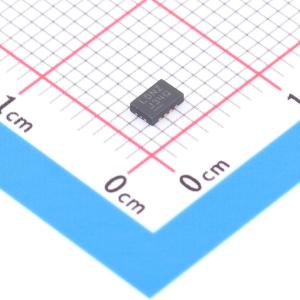

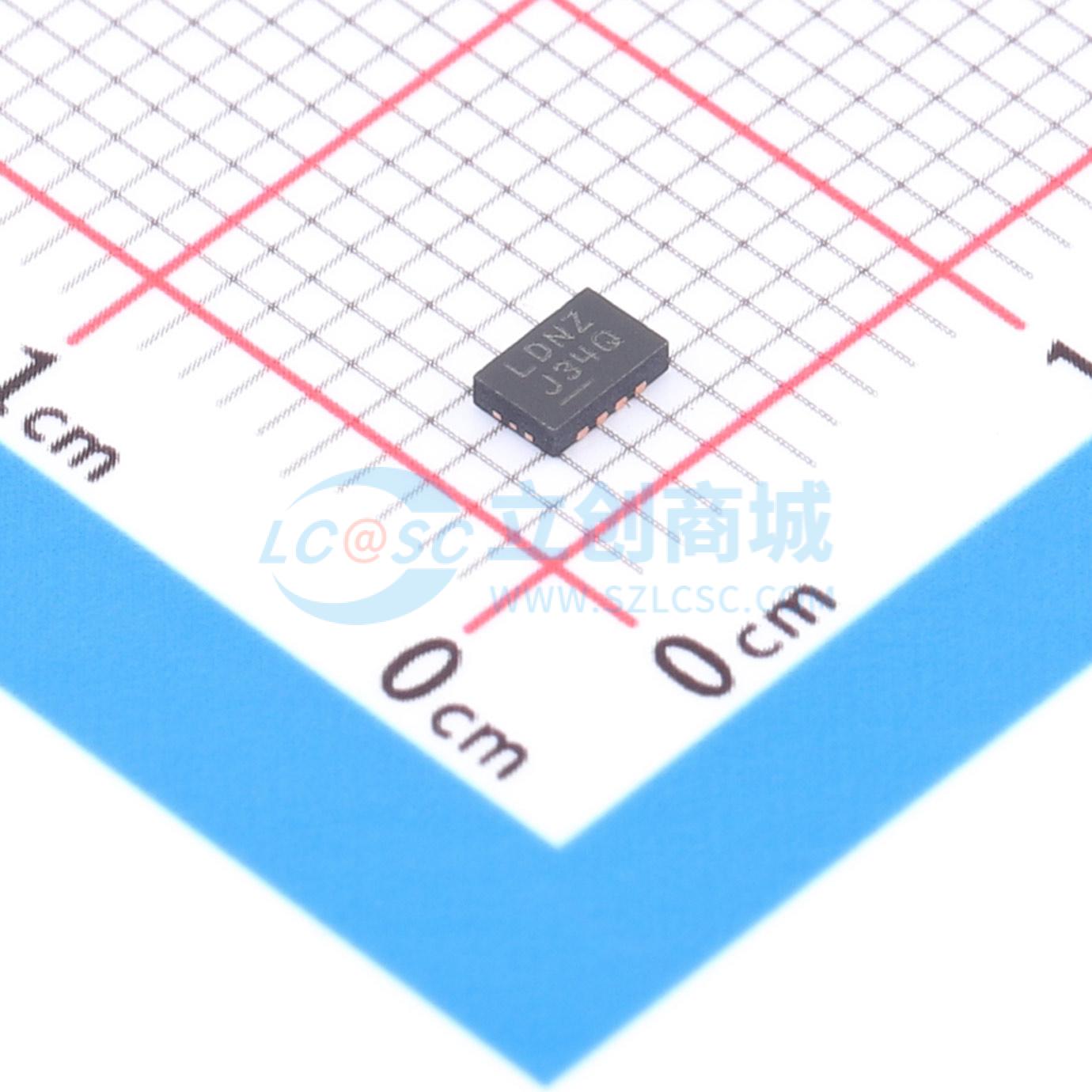

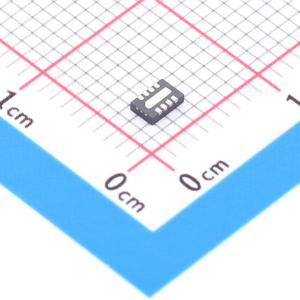

温馨提醒：图片仅供参考，商品以实物为准

LTC3528EDDB-2#TRMPBF

采用 2mm x 3mm DFN 封装的 1A、2MHz 同步升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3528 - 2是一款带输出断接功能的同步、固定频率升压型DC/DC转换器。高效同步整流，加上700mV的启动电压以及启动后低至500mV的工作电压，可为单节或多节电池供电的产品提供更长的续航时间。2MHz的开关频率允许使用小型、薄型电感器和陶瓷电容器，从而将解决方案的占板面积降至最小
品牌名称: ADI(亚德诺)
商品型号: LTC3528EDDB-2#TRMPBF
商品编号: C684895
商品封装: DFN-8(2x3)
包装方式: 编带
商品毛重: 0.098539克(g)

商品参数

商品概述

LTC3528 - 2是一款具备输出断开功能的同步、固定频率升压型DC/DC转换器。高效同步整流，加上700mV的启动电压以及启动后低至500mV的工作电压，为单节或多节电池供电的产品提供更长的运行时间。 2MHz的开关频率允许使用小型、薄型电感和陶瓷电容，从而将解决方案的占板面积降至最小。电流模式PWM采用内部补偿，简化了设计过程。LTC3528 - 2在轻载时进入突发模式（Burst Mode）工作。抗振铃电路通过在不连续模式下抑制电感来降低EMI。其他特性包括低关断电流、漏极开路电源正常输出、短路保护和热过载保护。 LTC3528 - 2采用8引脚2mm × 3mm × 0.75mm DFN封装。

商品特性

单节碱性/镍氢电池供电时可提供200mA的3.3V输出，两节电池供电时可提供400mA的3.3V输出
输入（VIN）启动电压：700mV
输入范围：0.50V至5.5V
输出（VOUT）范围：1.61至5.25V
效率高达94%
输出断开功能
2MHz固定频率工作
输入电压（VIN）大于输出电压（VOUT）时可工作
集成软启动功能
带内部补偿的电流模式控制
突发模式（Burst Mode）工作，静态电流为12µA
内部同步整流器
逻辑控制关断：<1µA
抗振铃控制
薄型（2mm×3mm×0.75mm）DFN封装

应用领域

医疗仪器
降噪耳机
无线鼠标
蓝牙耳机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	1.6V~5.25V
	输出电流	1A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	内置
	输出类型	可调
