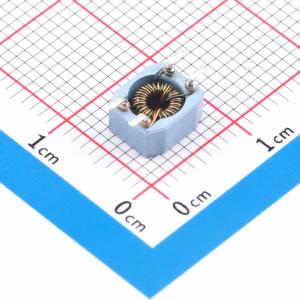

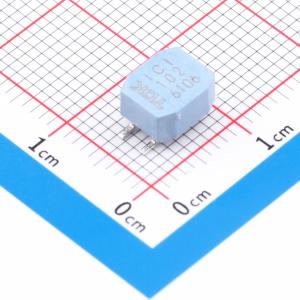

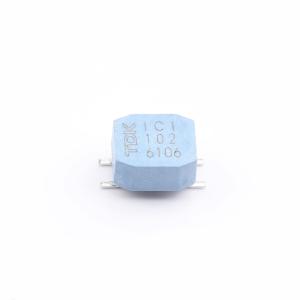

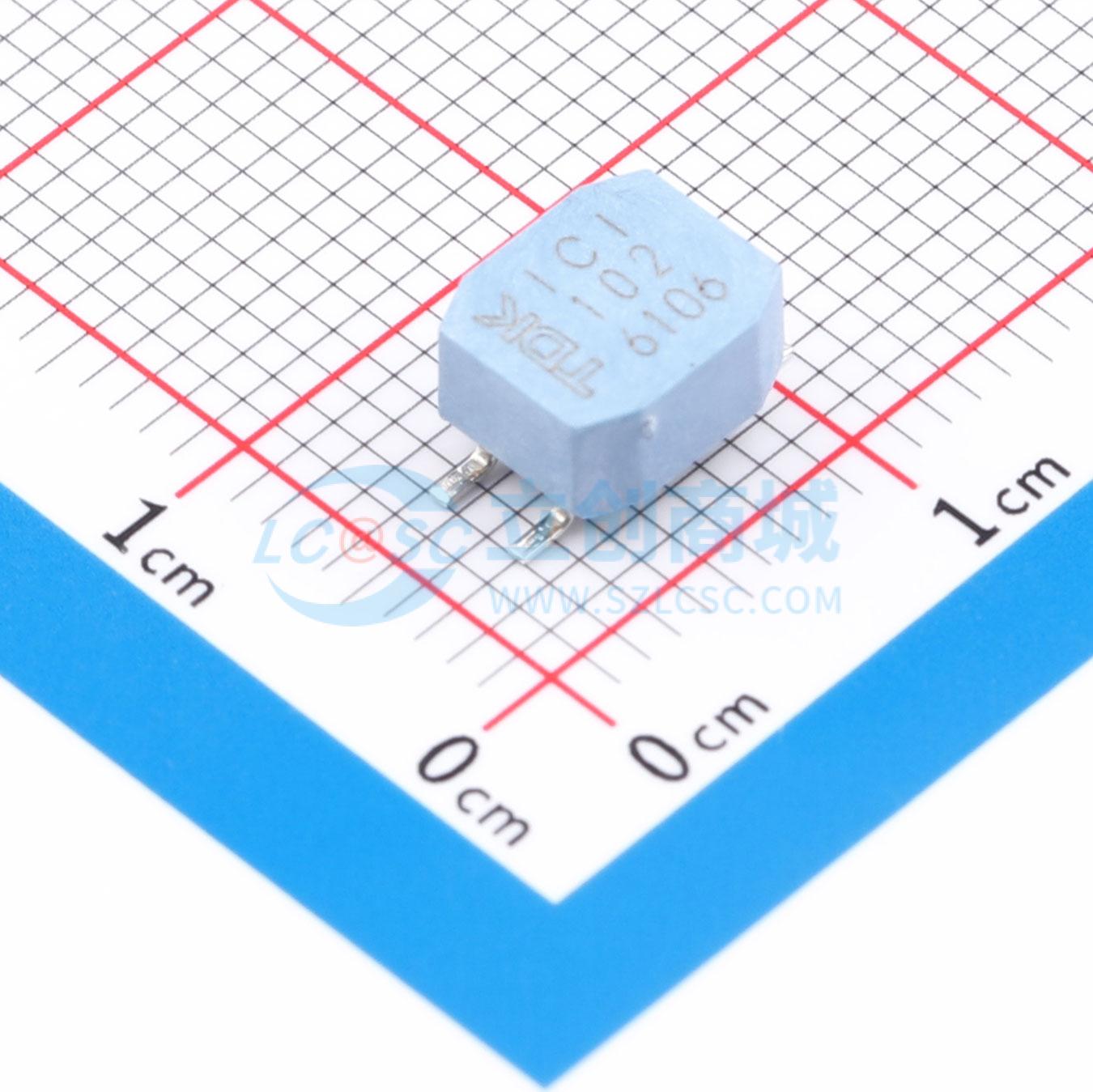

ICI70CGI-102
数据和信号线扼流圈、ICI隔离电感器，适用于无铅回流焊，具备高隔离能力，可实现数据信号1:1耦合
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- ICI70CGI-102
- 商品编号
- C6211290
- 商品封装
- SMD,P=2.5mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 网口变压器 | |
| 匝数比 | 1:1 | |
| 电感值 | 1mH |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 单口 | |
| 隔离电压(Vrms) | 2.25kV | |
| 工作温度 | -40℃~+125℃ |
商品概述
数据和信号线扼流圈，ICI隔离电感。额定电感1 ... 2.2 mH。结构采用铁氧体环形磁芯，绕组为漆包铜线，LCP外壳（UL 94 V - 0），硅胶灌封。实现数据信号1:1耦合。
商品特性
- 温度范围 -40°C 至 +125°C（含自热）
- 适用于JEDEC J - STD 020E标准的无铅回流焊
- 符合RoHS标准
- 高隔离能力
应用领域
- 工业单对以太网（SPE）
- 10BASE - T1L（IEEE802.3cg）隔离电感
