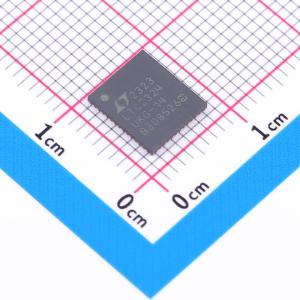

LTC2324IUKG-14#PBF

4 通道、14 位带符号位、每通道 2Msps、同时采样 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、高速四通道14位带符号逐次逼近寄存器ADC，具有差分输入和宽输入共模范围。
品牌名称: ADI(亚德诺)
商品型号: LTC2324IUKG-14#PBF
商品编号: C680072
商品封装: QFN-52-EP(7x8)
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

商品概述

LTC2324 - 14是一款低噪声、高速的四路14位加符号逐次逼近寄存器（SAR）模数转换器（ADC），具备差分输入和较宽的输入共模范围。该器件采用单3.3V或5V电源供电，拥有8VP - P的差分输入范围，非常适合需要高共模抑制比和宽动态范围的应用。LTC2324 - 14的典型积分非线性（INL）为±1LSB，14位分辨率下无漏码，信噪比（SNR）达81dB。 LTC2324 - 14内置低漂移（最大20ppm/°C）、经温度补偿的2.048V或4.096V基准源。它还具备高速、兼容SPI的串行接口，支持CMOS或LVDS。每通道2Msps的快速吞吐量且无延迟，使LTC2324 - 14非常适合各种高速应用。LTC2324 - 14每通道仅消耗40mW功率，并提供小憩和睡眠模式，可在非工作期间将功耗降至26μW，进一步节省电能。

商品特性

每通道2Msps吞吐量
四个同步采样通道
保证14位分辨率，无漏码
8VP - P差分输入，宽输入共模范围
输入频率fIN = 500kHz时，典型信噪比81dB
输入频率fIN = 500kHz时，典型总谐波失真（THD）为 - 90dB
保证在125°C环境下正常工作
单3.3V或5V电源供电
低漂移（最大20ppm/°C）2.048V或4.096V内部基准源
1.8至2.5V的I/O电压
兼容SPI的CMOS或LVDS串行I/O接口
每通道典型功耗40mW
小型52引脚（7mm×8mm）QFN封装

应用领域

高速数据采集系统
通信领域
光网络
多相电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	2MHz
	通道数	4
	工作电压	3.3V；5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	81dB
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	ADC架构	SAR
	静态电流	26uA
